উৎপত্তি স্থল: | Jiangsu, চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ISO9001,ASME,Grade A,SGS,EN |
মডেল নম্বার: | বাষ্প গরম জল বয়লার |
অবস্থা: | নতুন | গঠন: | ওয়াটার টিউব, ডুয়েল-ড্রাম অনুভূমিক চেইন গ্রেট, ইতালি থেকে তৈরি বয়লার |
---|---|---|---|
শৈলী: | অনুভূমিক | ব্যবহার: | শিল্প, বিদ্যুৎ কেন্দ্র |
জ্বালানি: | গ্যাস চ্যাটালো পাত্রে শুষ্ক, ইলেকট্রিক, তেল চ্যাটালো পাত্রে শুষ্ক | রঙ: | গ্রাহক প্রয়োজন |

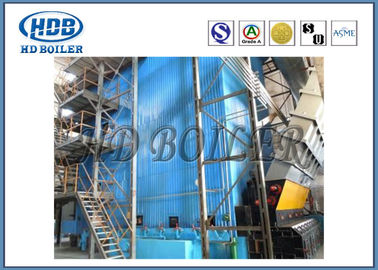

শিল্প এবং বিদ্যুৎ কেন্দ্রের জন্য ASME স্ট্যান্ডার্ড উচ্চ দক্ষ বাষ্প হট ওয়াটার বয়লার
পণ্য পরিচিতি
বাষ্প বয়লার একটি নির্দিষ্ট প্যারামিটারে উত্তপ্ত জল বোঝায় এবং উচ্চ তাপমাত্রা বাষ্প শিল্প বয়লার উত্পাদন, পাত্র নল মধ্যে বাষ্প মধ্যে জল, চুল্লি উত্তপ্ত আগুন, বাষ্প বয়লার নীতি হ'ল স্টিম বয়লার বিশেষ সরঞ্জামের অন্তর্গত, ডিজাইন, প্রক্রিয়াকরণ, উত্পাদন, ইনস্টলেশন এবং বয়লারের ব্যবহার প্রযুক্তিগত তদারকি বিভাগের তত্ত্বাবধানের অধীন হতে হবে, ব্যবহারকারী কেবল বয়লার ব্যবহারের শংসাপত্র গ্রহণ করতে পারবেন, বাষ্প বয়লার ব্যবহার করতে পারবেন।
সুবিধাদি
Ris রাইজার টিউবগুলিতে জল সরবরাহের সংক্ষিপ্ত পথটি বিভিন্ন লোডগুলিতে দ্রুত এবং আরও নির্ভরযোগ্য অপারেশন এবং একটি দ্রুত প্রারম্ভের দিকে পরিচালিত করে।
O ফোমিংয়ের ঝুঁকি কম। যেহেতু ড্রামে খাওয়ানো জল এবং বাষ্প-জল মিশ্রণটি ড্রামের পানির স্তরের উপরে স্থান রেখে সমস্ত সময় একই এবং ধ্রুবক স্তর বজায় রাখে (দয়া করে স্কিম্যাকটিক ডায়াগ্রাম পিকটি দেখুন)।
Load দ্রুত লোডের তারতম্য এবং পরিবর্তনশীল লোডগুলিতে নির্ভরযোগ্য অপারেশন এবং ড্রামের পানির স্তর স্থিতিশীল হওয়ার কারণে এবং চাপের মধ্যে কোনও উল্লেখযোগ্য পরিবর্তন হওয়াতে অশান্তি থেকে অকার্যকর থাকে।
Bo কোনও কম বয়লার ড্রাম না থাকায় কম ইস্পাত প্রয়োজন এবং তদুপরি নিম্ন ড্রামের অভাবে অযাচিত তাপীয় চাপকে বাদ দেওয়া হয়েছে।
Down চার অবতরণকারী দ্বারা স্ব-সহায়ক নির্মাণ।
• এটি বেস থেকে সমস্ত দিক থেকে প্রসারিত হতে পারে এবং বিভিন্ন অপারেটিং অবস্থার সাথে মানিয়ে নিতে পারে।
Expansion তাপীয় বিস্তারটি উপরের থেকে নীচে এবং গ্রেট ফায়ারিংয়ের ব্যবহারের সাথে গ্রেট ফায়ারিংয়ের ব্যবহারের সাথে থ্রেড এবং বয়লারের মধ্যে সিলিং প্রকাশ করে তাপ বিস্তারের পার্থক্য হ্রাস করা হয়।
Efficiency এটি কনসেন্ট্রেটেড সোলার পাওয়ার প্লান্ট (সিএসপি) এর সাথে মিলিয়ে তৈরি করা যেতে পারে যাতে দক্ষতা বাড়ানো যায় (৩৩% এর উপরে) যেখানে প্রধান জ্বালানী হ'ল বায়োমাস, ল্যান্ডফিল গ্যাস এবং কাঠ।
Heating গরম করার উপরিভাগের নির্মাণ ও ব্যবস্থা নমনীয়, কারণ ড্রাম থেকে সরাসরি জল সরবরাহ করা যায় যা উত্তাপের পৃষ্ঠ থেকে বেশ দূরে স্থাপন করা হয়।
কাজ নীতি
উত্তাপের সরঞ্জামগুলি (বার্নার) তাপের পরিমাণ মুক্ত হয়, বিকিরণের মাধ্যমে তাপ স্থানান্তর প্রথমে পানির প্রাচীর দ্বারা শোষিত হয়, জলের ফুটন্ত বাষ্পের জলের প্রাচীর পৃথকীকরণের জন্য বাষ্প ড্রামের মধ্যে প্রচুর পরিমাণে বাষ্প উত্পাদন করে (ডিসি ফার্নেস বাদে), স্যাচুরেটেড বাষ্পে সুপারহিটর, বিকিরণ এবং সংশ্লেষের উপায়ে বিচ্ছিন্নভাবে শীর্ষ এবং অনুভূমিক ফ্লুতে ফ্লু গ্যাসের তাপের লেজ, এবং সুপারহিট বাষ্পে প্রয়োজনীয় কাজের তাপমাত্রা অর্জনের জন্য চেম্বারটি শোষণ করে চলে।
বিদ্যুৎ উত্পাদনের জন্য বয়লারটি সাধারণত একটি রিহিটার দিয়ে সজ্জিত হয়, যা উচ্চ-চাপ সিলিন্ডারের কাজ করার পরে বাষ্প গরম করার জন্য ব্যবহৃত হয়। রিহিটার থেকে পুনরায় গরম করা বাষ্প মাঝারি এবং নিম্নচাপের সিলিন্ডারে গিয়ে কাজ চালিয়ে যেতে এবং বিদ্যুত উত্পাদন করে।
টেকনিক্যাল প্যারামিটার
মডেল | DHL10 | DHL15 | DHL20 | DHL25 | DHL35 | DHL65 | DHL75 | DHL100 | |||||||||||
evaporator | টন / ঘঃ | 10 | 15 | 20 | 25 | 35 | 65 | 75 | 100 | ||||||||||
কাজের চাপ | এমপিএ | 1.25,1.6,2.5 | 1.6,2.5,3.82,5.4 | ||||||||||||||||
বাষ্প তাপমাত্রা | ℃ | 194.225.300.350.400 | 225.300.350.400.450.485 | ||||||||||||||||
ফিড ওয়াটার তাপমাত্রা | ℃ | 20,50,104,130,150 | |||||||||||||||||
জ্বলন্ত পদ্ধতি | স্তর জ্বলন্ত (গ্রেট) | ||||||||||||||||||
বয়লার দক্ষতা | % | ≥82 | ≥84 | ||||||||||||||||
জ্বালানি খরচ | Kg / h | 1450 | 2175 | 2900 | 3625 | 5075 | 8264 | 9532 | 14500 | ||||||||||
প্রধান বাষ্প পাইপ (ডিএন) | 125 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | |||||||||||
ভালভ (ডিএন) | 50 | 50 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
চিমনি ব্যাস (¢) | মিমি | 670 | 870 | 870 | 1000 | 1000 | 1250 | 1400 | 1400 | ||||||||||
টোটাল বিদ্যুৎ খরচ | কিলোওয়াট | 72,15 | 104,5 | 155,9 | 225,9 | 359 | 642 | 838,5 | 785,5 | ||||||||||
ওজন কষান | মি 2 | 12 | 16 | 22 | 27 | 32 | 64 | 72 | 93 | ||||||||||
প্রেরণা খসড়া ফ্যান | KW | 37 | 55 | 90 | 110 | 185 | 310 | 400 | 400 | ||||||||||
হাপর | 15 | 22 | 30 | 55 | 90 | 160 | 185 | 185 | |||||||||||
ফিড পাম্প | 15 | 22 | 30 | 55 | 75 | 160 | 240 | 185 | |||||||||||
কয়লা সরবরাহকারী | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | |||||||||||
ধাতুমল | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | |||||||||||
গতি হ্রাসকারী cer | 0.75 | 1.1 | 1.5 | 1.5 | 3 | 4 | 4 | 5 | |||||||||||
এল | 12000 | 13000 | 13000 | 13000 | 14500 | 16700 | 19000 | 21000 | |||||||||||
ওয়াট | 7000 | 7000 | 8000 | 8000 | 9800 | 14500 | 14500 | 16000 | |||||||||||
এইচ | 9000 | 9500 | 10000 | 12000 | 12000 | 15000 | 15000 | 17000 |
জ্বালানী: বাগাসে, বায়োমাস, লিগনাইট, কয়লা, বিটুমিনাস কয়লা, স্কলে বার্ক, জ্বালানী গ্যাস, শিল্প বর্জ্য, খুফ গ্যাস, এমএফও (সামুদ্রিক জ্বালানী তেল), জৈব পদার্থ, তেল, লিটার, ধানের শীষ, রাবারউড, স্লাজ, কাঠ, উডচিপস।
কোম্পানির প্রোফাইল
হুয়া ডং বয়লার কো। লিমিটেড হ'ল ম্যানুফ্যাকচারিং বয়লারগুলিতে বিশেষী একটি উচ্চ প্রযুক্তির উদ্যোগ। ১৯৮৫-এর দশকের গোড়ার দিকে প্রতিষ্ঠিত, দুটি উত্পাদন ঘাঁটি রয়েছে, এই সংস্থাটি 400,000 ডলার covers ১৫০ জন প্রযুক্তিবিদ এবং 600০০ কোডেড ওয়েল্ডার সহ ১১০০ জন কর্মচারী রয়েছেন। হুয়া ডং এর গ্রেড এ বয়লার এবং গ্রেড এ 1 এবং এ 2 চাপবাহী জাহাজগুলির জন্য মান তদারকি, পরিদর্শন এবং পৃথকীকরণের সাধারণ প্রশাসন কর্তৃক প্রদত্ত উত্পাদন লাইসেন্স রয়েছে; এছাড়াও এটি আমেরিকান সোসাইটি অফ মেকানিকাল ইঞ্জিনিয়ার্স দ্বারা জারি করা "এস" এবং "ইউ" "এনবি" স্ট্যাম্পগুলি ধারণ করে; ইতিমধ্যে, এই সংস্থাটি ISO9001, SO3834, EN12952 গুণমান পরিচালন সিস্টেমের শংসাপত্র পাস করেছে।
