উৎপত্তি স্থল: | Zhangjiagang, চিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ISO9001,ASME,Grade A,SGS,EN |
মডেল নম্বার: | DZL |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | সমুদ্রোপযোগী প্যাকিং |
ডেলিভারি সময়: | 30 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 500 সেট / প্রতি বছর |
শর্ত: | নতুন | গঠন: | জল নল |
---|---|---|---|
জ্বালানী উপলব্ধ: | কয়লাভিত্তিক | রেটেড বাষ্পীভবন ক্ষমতা: | 1-20 টি / ঘন্টা |
রেটেড স্টিম টেম্পারচার: | 170-204 | অপারেশন: | স্বয়ংক্রিয় |
স্থাননির্ণয়: | অনুভূমিক বয়লার | ব্যবহার: | শিল্প |
স্থাপন: | এসেম্বলড বয়লার | জল সঞ্চালন: | প্রাকৃতিক সংবহন |
লক্ষণীয় করা: | শিল্প বাষ্প বয়লার,কয়লা গরম জল বয়লার চালিত |

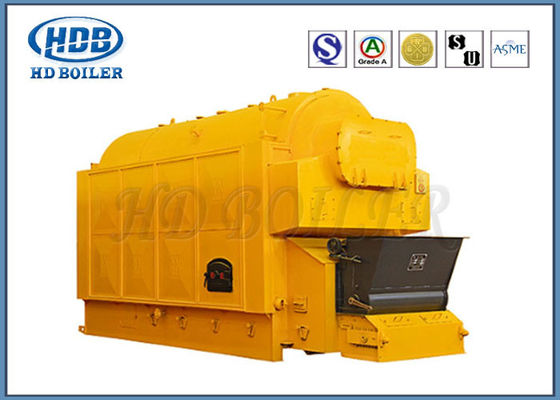

সংক্ষিপ্ত ইনস্টলেশনের সময়কাল ডিজেডএল কয়লা ফায়ার স্টিম গরম জল বয়লার দীর্ঘ পরিষেবা জীবনের সাথে
উত্পাদন
এইচডি ডিজেডএল সিরিজের বাষ্প এবং হট-ওয়াটার বয়লার হ'ল একক সিলিন্ডার, জল-নল সমাবেশ, চেইন গ্রেট বয়লার।বয়লার ড্রামটি কেন্দ্রের সাথে বরাবর সাজানো হয়বয়লার দ্রাঘিমাংশ।
সামনের ড্রাম এবং চুল্লি জল-ওয়া উভয় পক্ষেরll টিউবগুলি আলোকসজ্জা গরম করার পৃষ্ঠটি তৈরি করে, রিয়ার ড্রাম এবং টিয়ের মধ্যে টিউব নীড়তিনি উত্তোলন গরম করার ফর্ম শিরোনাম।
কয়লা অর্থনীতিবিদ ইনস্টল করা হয়বয়লার কান
জ্বলন-উত্পাদিত উচ্চ তাপমাত্রার কিছু তাপের পরে চume চতুর্থ দ্বারা শোষিত হয়, ধোঁয়া সংবাহন উত্তাপের পৃষ্ঠ টিতে প্রবাহিত হয়হ্র জ্বলন্ত চেম্বার এবং বাইরে কয়লা ই মাধ্যমে চিমনি মাধ্যমে ক্লান্তিকনোমাইজার, ধুলো সংগ্রাহক এবং খসড়া ফ্যান।
বৈশিষ্ট্য এবং সুবিধা
1. অনুভূমিক একক ড্রাম জলের পাইপ চেইন গ্রেট বয়লার।উপরের শরীর এবং লোয়ার গ্রেট বয়লার সমন্বয়ে গঠিত।
2. একক ড্রাম বয়লার শরীরের জন্য অনুদৈর্ঘ্য বিন্যাস, পাইপ বান্ডিল উভয় পক্ষের কনভেটিভ হিটিং পৃষ্ঠ নির্বিশেষে চেম্বারের বিকিরণ হিটিং পৃষ্ঠের দুটি পাশের জলের প্রাচীর নল সহ বয়লার ড্রাম।
3. ড্রাম অভ্যন্তরীণ থ্রেড ধোঁয়া সংযোগ হিটিং পৃষ্ঠের পাইপ ফায়ার টিউব, ব্রেসড আর্চ টিউব প্লেট ছাড়াই কম চাপ সহ নল শীট।
4. চেইন বাতাসে গুদাম পয়েন্ট গুদাম, বায়ু চেম্বার এয়ার ভলিউম স্বতন্ত্রভাবে সামঞ্জস্য, স্টেপলেস গতির নিয়ন্ত্রণ নিয়ন্ত্রণ করুন।
5. কাঠামোগত ফর্মগুলি, কারখানায় একত্রিত হতে পারে, এছাড়াও কার্য সাইটে একত্রিত হতে পারে।
প্যারামিটার
মডেল | ডিজেডএল 1-0.7-এআইআই ডিজেডএল 1-1.0-এআইআই |
ডিজেডএল 2-1.25-এআইআই ডিজেডএল 2-1.6-এআইআই ডিজেডএল 2-2.5-এআইআই |
ডিজেডএল 4-1.25-এআইআই ডিজেডএল 4-1.6-এআইআই ডিজেডএল 4-2.5-এআইআই |
ডিজেডএল 6-1.25-এআইআই ডিজেডএল 6-1.6-এআইআই ডিজেডএল 6-2.5-এআইআই |
ডিজেডএল 10-1.25-এআইআই ডিজেডএল 10-1.6-এআইআই |
DZL15-1.25-AII ডিজেডএল 15-1.6-এআইআই |
DZL20-1.25-এআইআই ডিজেডএল20-1.6-এআইআই |
|
রেটেড বাষ্পীভবন ক্ষমতা t / h | ঘ | ঘ | ঘ | । | 10 | 15 | 20 | |
রেটিং কাজের চাপ | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
রেটেড স্টিম টেম্পারচার | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
জল সরবরাহের তাপমাত্রা | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
গ্রেট এলাকা 2 | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
গ্রেট এর কার্যকর ক্ষেত্রফল 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
বয়লার আয়তন মি | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
ডিজাইন দক্ষতা% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
প্রযোজ্য জ্বালানী | বিটুমিনাস দ্বিতীয় শ্রেণি | |||||||
কেজি / ঘন্টা | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
শিপিং অংশের সর্বোচ্চ আকার | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
শিপিং অংশের সর্বোচ্চ ওজন m | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
ইনস্টলেশন আকার মি | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
খসড়া ফ্যান | মডেল | Y5-47 | জিওয়াই 2-15 | YX9-35No.8C | জিওয়াই 6-1 | জিওয়াই 10-15 | Y5-47 12 ডি | Y5-47 12.4D |
(মি। 3 / ঘন্টা) বায়ুপ্রবাহ | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
(পা) চাপ | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
(কেডব্লু) শক্তি | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
ব্লোয়ার ফ্যান | মডেল | টি 4-72 3 এ | জিজি 2-11 | T4-72 4.5A | টি 4-72 5 এ | জিজি 10-1 | জি 4-73 9 ডি | জি 4-73 9 ডি |
(মি। 3 / ঘন্টা) বায়ুপ্রবাহ | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
(পা) চাপ | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
(কেডব্লু) শক্তি | ১.৫ | ঘ | 7.5 | 11 | 15 | 30 | 37 | |
ফিড পাম্প | মডেল | জেজিজিসি 2.0-8 × 14/18 | জেজিজিসি 2.4-9 × 19/22 ডিজি 6-25 × 11 |
ডিজি 6-25 × 7/8 ডিজি 6-25 × 12 |
ডিজি 6-25 × 7/9 ডিজি 6-25 × 12 |
ডিজি 12-25 × 7/8 | ডিজি 25-30 × 6/7 | ডিজি 25-30 × 6/7 |
(মি। 3 / ঘন্টা) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
মি | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
(কেডব্লু) শক্তি | ঘ | ঘ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
গতিবেগ | মডেল | জিএল -5 পি | জিএল -5 পি | জিএল -5 পি | জিএল -10 পি | জিএল -16 পি | জিএল -20 পি / II | জিএল -20 পি / II |
(কেডব্লু) শক্তি | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | ১.৫ | ১.৫ | |
স্ল্যাগ মেশিন | মডেল | এলএক্সএল -১ | এলএক্সএল -২ | এলএক্সএল -4 | এলএক্সএল -6 | এলএক্সএল -10 | এলএক্সএল -15 | এলএক্সএল -20 |
(কেডব্লু) শক্তি | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | ১.৫ | ১.৫ | |
ধুলো মডেল | এক্সডি -১ | এক্সডি -২ | এক্সডি -4 | এক্সডি -6 | এক্সডি -10 | এক্সডি -15 | এক্সডি -20 |
কোম্পানির তথ্য
এইচডি বয়লার 1985 সালে প্রতিষ্ঠিত, ঝাংজিয়াগাং হুয়া ডং বয়লার কোং, লিমিটেড (এইচডি বয়লার হিসাবে বাণিজ্য), একটি পেশাদার শিল্প উত্পাদনকারী, ইউটিলিটি বয়লার, শিল্প বয়লার, এইচআরএসজি বয়লার এবং সমস্ত ধরণের বয়লার অংশ যেমন ওয়াটারওয়াল প্যানেল, অর্থনীতিবিদ, বায়ু উত্পাদন করে প্রিহিটার, সুপারহিটার, হেডার, সর্পিল ফিন টিউব, এইচ-ফিন টিউব, হিট পাইপ ইত্যাদি HDউদ্ভিদের অবস্থান প্রায় 150 কিলোমিটার এক্সপ্রেসওয়ে থেকে সাংহাই বন্দর বা 60 কিমি স্টেট রোড থেকে সুঝু বা উক্সি পর্যন্ত পরিবহনটি সমস্ত দিক থেকে সুবিধামত এবং দ্রুত প্রসারিত।
ব্যক্তি যোগাযোগ: Miss. Sandy Chen
ফ্যাক্স: 86- 512-58774453
ঠিকানা: ঠিকানা: N0.1, দংলি রোড, দংলাই, ঝাংজিয়াগাং সিটি, জিয়াংসু প্রদেশ, চীন
কারখানার ঠিকানা:ঠিকানা: N0.1, দংলি রোড, দংলাই, ঝাংজিয়াগাং সিটি, জিয়াংসু প্রদেশ, চীন
