উৎপত্তি স্থল: | জিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ASME, TUV, EN3834, ISO9001, Grade A |
মডেল নম্বার: | HDBBE0810 |
ন্যূনতম চাহিদার পরিমাণ: | 10 সেট |
---|---|
মূল্য: | USD20,000 to USD50,000 per set |
প্যাকেজিং বিবরণ: | আয়রন ফ্রেম সহ রফতানির জন্য সমুদ্রযুক্ত প্যাকিং |
ডেলিভারি সময়: | ডাউন পেমেন্ট বা এল/সি পাওয়ার পর 80 দিনের মধ্যে |
পরিশোধের শর্ত: | এল / সি এজি সিটি, টি / টি |
যোগানের ক্ষমতা: | মাসে 300 সেট |
আবেদন: | পাওয়ার প্লান্ট বয়লার, হিট এক্সচেঞ্জার | উপাদান: | স্টেইনলেস স্টীল, বয়লার ইস্পাত, ইস্পাত টিউব |
---|---|---|---|
জ্বালানী: | কয়লা চালিত, তেল চালিত, গ্যাস চালিত | সারফেস চিকিৎসা: | আঁকা |
গঠন: | অনুভূমিক | বন্দর: | সাংহাই, ঝাংজিয়াগং |
লক্ষণীয় করা: | 4 মিমি পুরুত্বের বিদ্যুৎ কেন্দ্র অর্থনীতিবিদ,SA192M বিদ্যুৎ কেন্দ্র অর্থনীতিবিদ,SA192M বয়লার স্ট্যাক অর্থনীতিবিদ |

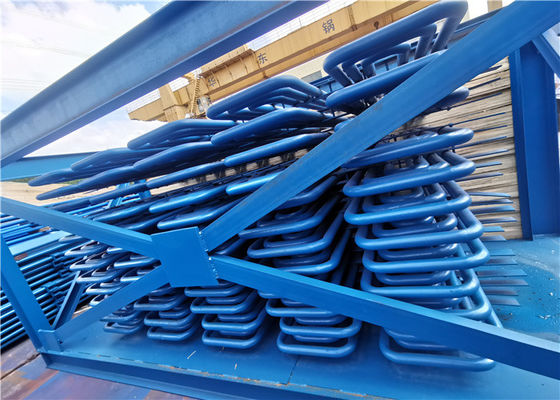

SA192M φ50.8 x T4mm Exhaust Gas Steam Power Station Economizer ASME Standard
অর্থনীতিবিদ কাজ নীতি
বয়লার অর্থনীতিবিদ ফ্লু গ্যাস তাপ ব্যবহার করে ফিড জল গরম করার জন্য তাপ এক্সচেঞ্জার ধরনের।বাইরের টিউব থেকে আসা ফ্লু গ্যাসটি টিউব বান্ডেলকে উপরে ও নিচে ক্রস-ফ্লো করে ঝাড়ছে, নলের দেয়ালে তাপ পাচ্ছে।জল নীচে থেকে উপরের দিকে প্রবাহিত হচ্ছে, এবং টিউব প্রাচীর থেকে তাপ নির্গত করে, এবং এর তাপমাত্রা উচ্চতর হচ্ছে।এইভাবে ধাতু খরচ বাঁচাতে না শুধুমাত্র তাপ পরিবহন প্রতিহত করতে পারে, কিন্তু জল/বাষ্প প্রবাহ এবং নিষ্কাশন পাশাপাশি ক্ষয় হ্রাস করার জন্য ভাল।আরও একটি, এই পদ্ধতিটি ধুলো পরিষ্কারের জন্য ভাল কাজ করে।
কার্যাবলী
অর্থনীতিবিদদের ব্যবহারের উৎপত্তি হল ফ্লু গ্যাস বর্জ্য তাপ ব্যবহার করে ফিড জল গরম করা যাতে নিষ্কাশন তাপমাত্রা হ্রাস পায় এবং বয়লারের দক্ষতা বৃদ্ধি পায়, জ্বালানি খরচ বাঁচায়, যেভাবে অর্থনীতিবিদ নামকরণ করা হয়।যদি বয়লার অর্থনীতিবিদ ব্যবহার করেন, বাষ্পীভবন হিটিং সারফেসে আসার আগে ফিডের পানি ইতিমধ্যেই এখানে উত্তপ্ত করা হয়েছে, এইভাবে বাষ্পীভবন হিটিং পৃষ্ঠের পাশাপাশি গরম করার ক্ষেত্রটি অবশ্যই হ্রাস পেয়েছে।বয়লার অর্থনীতিবিদরা বিপরীত অবস্থানে রয়েছে।কাজের তরল গড় তাপমাত্রা surnatured জলের চেয়ে কম, এবং পাতলা প্রাচীর এবং ছোট ব্যাসের টিউব প্রয়োগের জন্য শর্ত তৈরি করতে বাধ্যতামূলক প্রবাহ প্রয়োগ করুন।পুরো কাঠামোটিও খুব টাইট।এইভাবে, তাপ স্থানান্তর তাপমাত্রার পার্থক্য এবং তাপ স্থানান্তর সহ-দক্ষ সংবহন বাষ্পীভবন টিউব বান্ডেলের চেয়ে বেশি যার ধোঁয়া তাপমাত্রার পরিসীমা একই।সেই বয়লার অর্থনীতিবিদরা কনভেকশন বাষ্পীভবন টিউব বান্ডেলগুলি প্রতিস্থাপন করতে পারে একটি বড় প্রসারিত দ্বারা ধাতু খরচ হ্রাস করতে পারে।আরও আরও, উত্তপ্ত ফিডের জল বাষ্প ড্রামে আসে, এইভাবে জল এবং বাষ্প ড্রামের প্রাচীরের মধ্যে তাপমাত্রার পার্থক্য হ্রাস করতে পারে এবং শেষ পর্যন্ত বাষ্প ড্রামের তাপীয় চাপ হ্রাস করতে পারে।উপরের কারণগুলির কারণে, এখন অর্থনীতিবিদ বয়লারের ক্রুটিয়াল অংশ।সুতরাং আমরা নীচে অর্থনীতিবিদদের কাজগুলি সংক্ষিপ্ত করতে পারি:
1. জ্বালানি সাশ্রয়: অর্থনীতিবিদরা বয়লারের পিছনের অংশে স্থাপন করা হয়।এইভাবে ধোঁয়া এবং গ্যাসের তাপমাত্রা হ্রাস করতে পারে, এইভাবে জ্বালানী সাশ্রয় করতে পারে।
2. বাষ্প ড্রামের কাজের অবস্থার উন্নতি করুন: অর্থনীতিবিদদের কারণে, বাষ্প ড্রামে প্রবেশ করার সময় ফিড জলের তাপমাত্রা বৃদ্ধি পায়।এটি ফিড ওয়াটার এবং বাষ্প ড্রামের প্রাচীরের পাশাপাশি বাষ্প ড্রামের তাপীয় চাপের মধ্যে তাপমাত্রার পার্থক্য হ্রাস করে, যাতে এটি বাষ্প ড্রামের কাজের অবস্থার উন্নতি করে এবং সেবা জীবন বৃদ্ধি করে।
3. বয়লার উত্পাদন খরচ কমানো: বয়লার অর্থনীতিবিদদের জন্য ফিড জল গরম করা হয়।বয়লার অর্থনীতিবিদ হিসাবে কম তাপমাত্রার খুচরা যন্ত্রাংশ ব্যবহার করে কিছু উচ্চমূল্যের উচ্চ তাপমাত্রার পানির প্রাচীর প্যানেলগুলি প্রতিস্থাপন করে বয়লার তৈরির খরচ কমায়।
বয়লারে ফিড ওয়াটার থেকে সুপারহিট বাষ্পে উত্তাপের তিনটি ধাপ রয়েছে: ফিড ওয়াটার প্রিহিটিং, বাষ্পীভবন এবং সুপারহিটিং।তিনটি ধাপ তিনটি ভিন্ন হিটিং সারফেসে শেষ হয়েছে।বয়লার বাষ্প এবং জল সার্কিট তিনটি ভিন্ন গরম পৃষ্ঠের পাশাপাশি তাদের সংযোগকারী পাইপ দ্বারা গঠিত।বয়লার অর্থনীতিবিদরা তাদের মধ্যে অন্যতম, এবং ফিড ওয়াটার প্রিহিট করার জন্য এটি সঠিক সরঞ্জাম।এইভাবে, এটি বয়লার বাষ্প এবং জলের সার্কিটে বয়লার কাজ তরল জন্য সর্বনিম্ন তাপমাত্রা সঙ্গে গরম পৃষ্ঠ।এই যন্ত্রের মধ্য দিয়ে যাওয়া কার্যকরী তরল হল মনোফ্যাসিক জল (নন-ফুটন্ত অর্থনীতিবিদ)।
প্রকারভেদ
উপকরণ অনুসারে, অর্থনীতিবিদদের ইস্পাত নল অর্থনীতিবিদ এবং লোহা অর্থনীতিবিদগুলিতে ভাগ করা যায়।বর্তমানে, বেশিরভাগ বড় এবং মাঝারি ভলিউম বয়লার ব্যাপকভাবে ইস্পাত টিউব তৈরি অর্থনীতিবিদ ব্যবহার করে, কারণ তাদের উচ্চ শক্তি এবং নির্ভরযোগ্য কাজ করার ক্ষমতা রয়েছে, এবং প্রভাবগুলি সহ্য করতে সক্ষম, এদিকে তারা তাপ স্থানান্তর, ছোট কাঠামো এবং কম খরচে ভাল পারফরম্যান্স রয়েছে।একটি দুর্বল পয়েন্ট হল খারাপ ক্ষয় প্রতিরোধ, কিন্তু এখন আধুনিক বয়লার ফিড জল কঠোরভাবে চিকিত্সা করা হয়, তাই সমস্যা প্রায় সমাধান করা হয়।
যদি ওয়ার্কিং ফ্লুইডের হিটিং এক্সটেনশন অনুযায়ী অর্থনীতিবিদদেরকে নন-ফুটন্ত এবং ফুটন্ত প্রকারে ভাগ করা যায়।
1. ফুটন্ত অর্থনীতিবিদ: আউটলেটের পানির তাপমাত্রা কেবল পোড়া তাপমাত্রায় পৌঁছাতে পারে না, বরং কিছু জলকে বাষ্পীভূত করতে পারে, অনুপাত মোট খাদ্য জলের প্রায় 10-15%, বেশি প্রবাহ প্রতিরোধের ক্ষেত্রে 20% এর বেশি নয় কাজের তরলের দিকে।
2. নন-ফুটন্ত অর্থনীতিবিদ: আউটলেটের তাপমাত্রা প্রদত্ত চাপের মধ্যে ফুটন্ত পয়েন্টের চেয়ে 20-25 ডিগ্রি কম।
বেশিরভাগ মাঝারি চাপের বয়লারগুলি ফুটন্ত ধরণের অর্থনীতিবিদ ব্যবহার করে।এর কারণ হল মাঝারি চাপের বয়লারে পানির বাষ্পীকরণের সুপ্ত তাপ বেশি, এবং উত্তপ্ত পানির তাপ স্মল।এইভাবে বয়লার ইকোনোমাইজারে বাষ্পীভূত হওয়ার জন্য কিছু জল পাঠানো প্রয়োজন যাতে ফানেসে অস্থিতিশীল জ্বলন প্রতিরোধ করা যায় এবং হিটিং সারফেসে ধাতুর বর্ধিত ব্যবহার রোধ করা যায় কারণ খুব কম আউটলেট ফ্লু গ্যাস তাপমাত্রার কারণে সুপারহিটার।উপরন্তু, এটি অর্থনীতিবিদদের ভূমিকা পালন করতে সাহায্য করতে পারে।
সুপারহাই প্রেশার বয়লার বেশিরভাগই নন-ফুটন্ত টাইপ ইকোনোমাইজার ব্যবহার করে।এর কারণ হল যখন চাপ বেশি হয়, বাষ্পীকরণের সুপ্ত তাপ হ্রাস পায়, যখন উত্তপ্ত পানির তাপ বেশি হয়, তাই জল প্রাচীরের প্যানেলে গরম করার জন্য কিছু জল পাঠানো প্রয়োজন যাতে স্ল্যাগিং প্রতিরোধ করা যায়। চুল্লি এবং আউটলেট ফ্লু গ্যাসের অত্যধিক তাপমাত্রার কারণে চুল্লি আউটলেট এবং চুল্লির অভ্যন্তরের উত্তপ্ত পৃষ্ঠগুলি।তাই সাধারণত সুপারহাইচ প্রেশার বয়লারগুলি নন-ফুটন্ত ধরণের অর্থনীতিবিদ ব্যবহার করে।
কোন ধরনের অর্থনীতিবিদ বয়লারের প্যারামিটার তা বিবেচনা করার প্রধান বিষয়।যখন বয়লারের প্যারামিটার ভিন্ন হয়, তখন কাজের তরল গরম করার জন্য তিনটি পর্যায়ে প্রয়োজনীয় তাপ শোষণের অনুপাত পার্থক্য তৈরি করে।সুতরাং তিনটি হিটিং পৃষ্ঠের সংশ্লিষ্ট ব্যবস্থাগুলিও পরিবর্তন করা দরকার।উচ্চ প্যারামিটারযুক্ত বড় ইউনিটগুলিতে, তাদের বাষ্পীভূত তাপ শোষণ কম, যখন গরম করে পানির তাপ শোষণ, সুপারহিটিং দ্বারা বাষ্পের তাপ শোষণ, পুনরায় গরম করার মাধ্যমে তাপ শোষণ বেশ বড়।সুতরাং, নন-ফুটন্ত প্রকারের অর্থনীতিবিদরা সুপার হাই প্রেসার ইউনিট বয়লারের প্রধান ধরণ।
স্পেসিফিকেশন
বর্ণনা | বয়লার অর্থনীতিবিদ |
উপাদান | খাদ ইস্পাত, কার্বন ইস্পাত, SA210C, SA213T22, ইত্যাদি |
উপাদান মান | ASTM, EN বা ISO ইত্যাদি |
মাত্রা | কাস্টমাইজেশন |
ওজন |
ন্যূনতম: 10 টন সর্বোচ্চ: 1000 টন |
গলানোর প্রক্রিয়া: | EF + LF + VD |
প্রক্রিয়া | উপাদান → ইনগট → হট/কোল্ড-রোলিং at হিট ট্রিটমেন্ট (নরমালাইজিং+ টেম্পারিং) → ইন্সপেকশন → রুক্ষ মেশিন → ইউটি → ২ য় হিট ট্রিটমেন্ট → ফিনিশিং মেশিন → ইন্সপেকশন |
UT মান | ASTM A388 বা EN10228, ইত্যাদি |
মান নিয়ন্ত্রণ
1. প্রয়োগকৃত উপকরণের তথ্য সহ ইমপ্যাক্ট টেস্ট এবং শক্তি গণনার রিপোর্ট।
2. ইস্পাত প্লেট, টিউব এবং ইলেক্ট্রোডের 100%NDT (অ-ধ্বংসাত্মক পরিদর্শন) প্রতিবেদন
3. এক্স-রে, γ-রে এবং তরল অনুপ্রবেশ পরীক্ষা পরিদর্শন রিপোর্ট (dingালাই সিম): পুরো বয়লারের মান নিশ্চিত করতে
4. হাইড্রোলিক টেস্ট রিপোর্ট: স্ট্যান্ডার্ড কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন
