| উৎপত্তি স্থল: | Zhangjiagang, চীন |
| পরিচিতিমুলক নাম: | HD BOILER |
| সাক্ষ্যদান: | ISO9001 , SGS , TUV , ASME , EN |
| মডেল নম্বার: | রিয়ার ওয়াল বাষ্পীভবন |
| ন্যূনতম চাহিদার পরিমাণ: | 5 টন |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | ইস্পাতের তৈরি কাঠামো |
| ডেলিভারি সময়: | 60 দিন |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 800 টন / মাস |
| নলের উপাদান: | SA106 Gr. SA106 জিআর B and SA192M B এবং SA192M | পণ্যের নাম: | রিয়ার ওয়াল এবং বাষ্পীভবন |
|---|---|---|---|
| মান: | আমার মত | আবেদন: | সুগার মিল এবং পাওয়ার প্লান্ট বয়লার |
| কী খুঁজতে হবে: | বাষ্পীভূত কয়েল এবং সর্পিন কুণ্ডলী | ফিনের উপাদান: | Q235B |
| লক্ষণীয় করা: | তাপ প্রতিরোধী সুপারহিটার কুণ্ডলী,দৃ structure় কাঠামো সুপারহিটার কুণ্ডলী,তাপ প্রতিরোধী বয়লার সুপারহিটার |
||

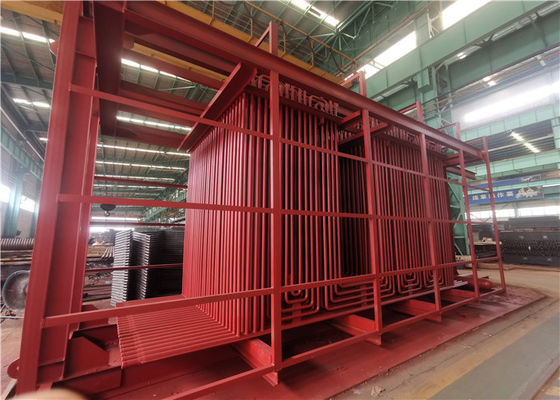

উচ্চ তাপমাত্রা বাষ্পীভবনকারী সর্প কুণ্ডলী সমাবেশ ASME স্ট্যান্ডার্ড
ভূমিকা
30 বছরেরও বেশি সময় ধরে, হুয়া দং বয়লার ধারাবাহিকভাবে উদ্ভাবন এবং আমাদের বয়লারের খুচরা যন্ত্রাংশ উন্নত করছে।নমন, dingালাই এবং নকশায় উন্নতি নিশ্চিত করে যে আমাদের পণ্যগুলি ইউরোপীয় এবং আমেরিকান উভয় মান পূরণ করে, একটি নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
সার্পেনটাইন টিউব এমন একটি নল যা সমতলে বেশ কয়েকবার মোচড়ায় এবং ঘুরিয়ে দেয়।বয়লারের কনভেকশন হিটিং সারফেস, যেমন অর্থনীতিবিদ, সুপারহিটার এবং রিহিটার, অনুভূমিক এবং উল্লম্ব বিন্যাস সহ বেল্টের মাধ্যমে সর্পিন টিউবের গঠন গ্রহণ করে।
বাষ্পীভবন নল বান্ডেল একটি বাষ্পীভবন নল বান্ডেল প্রধানত ছোট এবং মাঝারি ক্ষমতার বয়লারে সংবহন তাপ স্থানান্তর শোষণ করে।এটি সাধারণত ঘন স্তম্ভিত নল ব্যবস্থার একটি বান্ডিল যা উপরের এবং নিম্ন ড্রামের সাথে সংযুক্ত আরোহী এবং অবতরণকারী টিউব নিয়ে গঠিত।বাষ্পীভবন নল বান্ডেল পাইপ তাপ লোড উচ্চ, পাইপের এই অংশ গরম জল দ্বারা বাষ্পে, নীচে থেকে উপরে;এর প্রধান কাজ হল পানি এবং বাষ্পে তাপ শোষণ করা এবং বয়লার জলচক্রের ক্রমবর্ধমান অংশ হিসেবে কাজ করা।
1. উপাদান গঠন: এটি সাপের মত টিউব (কার্বন ইস্পাত, খাদ ইস্পাত বা তাপ-প্রতিরোধী ইস্পাত, ইত্যাদি) এবং সংগ্রহ বাক্স এবং অন্যান্য সহায়ক উপাদান দিয়ে গঠিত।টিউবগুলিতে সাধারণত ব্যবহারকারীর চাহিদা অনুযায়ী 32, 38, 42 বা অন্যান্য ধরণের স্পেসিফিকেশন থাকে।
2. বিন্যাস: উল্লম্ব বা অনুভূমিক বিন্যাস।
3. বৈশিষ্ট্য: সুন্দর চেহারা, আকার, নির্ভুলতা, প্রথম শ্রেণীর নমন এবং dingালাই প্রযুক্তি, প্রথম শ্রেণীর সনাক্তকরণ সরঞ্জাম।
সুপারহিটার
জীবাশ্ম জ্বালানি বিদ্যুৎকেন্দ্রগুলিতে প্রায়ই বাষ্প উৎপন্ন চুল্লিতে সুপারহিটার বিভাগ থাকে। বাষ্প বাষ্প ড্রামের ভিতরে শুকানোর যন্ত্রের মাধ্যমে সুপারহিটারে যায়, চুল্লিতে টিউবগুলির একটি সেট।এখানে বাষ্প টিউবিংয়ের বাইরে গরম ফ্লু গ্যাস থেকে বেশি শক্তি সংগ্রহ করে এবং এর তাপমাত্রা এখন স্যাচুরেশন তাপমাত্রার উপরে বেশি গরম হয়।
রিহিটার
পাওয়ার প্ল্যান্টের চুল্লিতে টিউবের বাইরে গরম ফ্লু গ্যাস দ্বারা উত্তপ্ত টিউব সম্বলিত একটি রিহিটার সেকশন থাকতে পারে।উচ্চ চাপের টারবাইন থেকে নিষ্কাশন বাষ্প এই উত্তপ্ত টিউবগুলির মধ্য দিয়ে মধ্যবর্তী এবং তারপর নিম্ন-চাপের টারবাইন চালানোর আগে আরও শক্তি সংগ্রহ করে।
|
প্রকার
|
সুবিধাদি
|
অসুবিধা
|
সহায়ক পদ্ধতি
|
|
দুল-টাইপ
|
1. দৃ struct় কাঠামোগত সমর্থন
|
1. ঘনীভূত বাষ্প দ্বারা প্রবাহের বাধা 2. নীচে জমে থাকা পানি পরিষ্কার করার জন্য ধীর গতিতে পুনরায় চালু করা প্রয়োজন।
|
উপর থেকে সমর্থিত
|
|
উল্টানো-টাইপ
|
1. ঘনীভূত বাষ্পের সঠিক নিষ্কাশন
|
1. কাঠামোগত দৃ rig়তার অভাব, বিশেষ করে উচ্চ গতির গ্যাস প্রবাহে
|
নিচ থেকে সমর্থিত
|
|
অনুভূমিক প্রকার
|
1. সঠিক নিষ্কাশন
2. ভাল কাঠামোগত অনমনীয়তা
|
1. তারা সরাসরি জ্বলন দেখে না তাই তারা প্রধানত convective টাইপ থেকে হয়
|
সাধারণত প্রধান চুল্লির সমান্তরাল উল্লম্ব গ্যাস নলগুলিতে সমর্থিত।
|
আপনার রেফারেন্সের জন্য ঝিল্লি প্রাচীর এবং বাষ্পীভবন কয়েল সহ বাষ্পীভবন সমাবেশ এখানে অঙ্কন।
এই প্রকল্পের মধ্যে রয়েছে স্টিম ড্রাম+হেডার+ইকোনোমাইজার।
| ডিজাইন এবং ফ্যাব্রিকেশন কোড | ASME বিভাগ I, 2019 সংস্করণ |
| ডিজাইন চাপ | 8.1 এমপিএ |
| সর্বোচ্চ।অনুমোদিত কাজের চাপ | 8.1 এমপিএ |
| ডিজাইন টেম্পারেচার | 320 |
| হাইড্রোস্ট্যাটিক পরীক্ষার চাপ | 12.2 এমপিএ |
| জীবাণুমুক্তকরণ | 0.5 মিমি |
