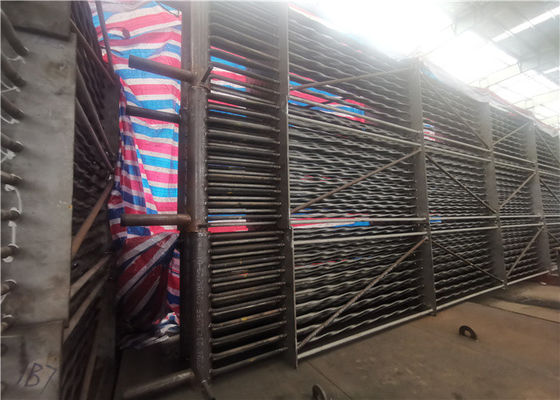

স্টেইনলেস স্টীল টুইস্ট ফ্ল্যাট সর্পিল টিউব হিট এক্সচেঞ্জার ইকোনোমাইজার

স্টেইনলেস স্টিল টুইস্টেড টিউব হিট এক্সচেঞ্জার ইকোনোমাইজার স্প্রাইল টিউব

অর্থনীতিবিদ / হিট এক্সচেঞ্জারের বর্ণনা

হিট এক্সচেঞ্জার হল গরম তরল থেকে ঠান্ডা তরলে তাপের অংশ স্থানান্তরের একটি যন্ত্র।তাপ এক্সচেঞ্জার রাসায়নিক, পেট্রোলিয়াম, বিদ্যুৎ, খাদ্য এবং অন্যান্য অনেক শিল্প উৎপাদনে গুরুত্বপূর্ণ ভূমিকা পালন করে।হিট এক্সচেঞ্জার রাসায়নিক উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়েছে, যেমন হিটার, কুলার, কনডেন্সার, বাষ্পীভবনকারী এবং রিবোলার ইত্যাদি।

হিট এক্সচেঞ্জারের টিউব বান্ডিলটি বেশ কয়েকটি পাকানো ফ্ল্যাট টিউব নিয়ে গঠিত এবং টিউব বান্ডেলের কঠোরতা বাড়ানোর জন্য টিউব বান্ডেলের বাইরে স্টিলের হুপস সাজানো হয়েছে।পাইপের বিশেষ কাঠামোর কারণে, পাইপের ভিতরে এবং বাইরে তরল সর্পিল প্রবাহে থাকে এবং একই সাথে উভয় দিকে তরলের তাপ বিনিময় শক্তিশালী হয়।টিউব বান্ডেলের বাইরে বিশেষ চোক কুণ্ডলী কাঠামো টিউব বান্ডেল এবং শেলের ভিতরের মধ্যে তাপ স্থানান্তর মাধ্যমের স্বল্প প্রবাহের ঘটনাকে অতিক্রম করে।বাফেল প্লেট ছাড়া এই হিট এক্সচেঞ্জার, খরচ কমাতে, স্কেলিং এবং কম্পন কমাতে, বিশেষ করে বিদ্যমান শেল এবং টিউব হিট এক্সচেঞ্জার রূপান্তরের জন্য সুবিধাজনক, রাসায়নিক, পেট্রোকেমিক্যাল এবং অন্যান্য শিল্পে ব্যাপক প্রয়োগ সম্ভাবনা।

সর্পিল সমতল পাইপের উত্পাদন প্রক্রিয়ার মধ্যে রয়েছে "সমতলকরণ" এবং "গরম মোচড়"। উন্নত টুইস্ট টিউব হিট এক্সচেঞ্জার traditionalতিহ্যবাহী শেল এবং টিউব হিট এক্সচেঞ্জারের মতো সহজ, কিন্তু অনেক উত্তেজনাপূর্ণ অগ্রগতি রয়েছে।এটি নিম্নলিখিত প্রযুক্তিগত এবং অর্থনৈতিক সুবিধা পেয়েছে: উন্নত তাপ স্থানান্তর, স্কেলিং কম করা, সত্যিকারের পাল্টা, কম খরচ, কম্পন না, স্থান বাঁচানো, কোন বিভ্রান্তিমূলক উপাদান।

টিউবের অনন্য কাঠামোর কারণে, টিউব এবং শেল একই সময়ে সর্পিল গতিতে থাকে, যা অশান্তির ডিগ্রিকে উন্নীত করে যখন চাপের ড্রপ প্রায় একই। তাপ এক্সচেঞ্জারগুলি প্রতিস্থাপিত হতে পারে এটি সাধারণ শেল এবং টিউব হিট এক্সচেঞ্জার এবং প্লেট এবং ফ্রেম হিট ট্রান্সফার সরঞ্জামগুলির সর্বোত্তম মূল্য পেতে পারে এবং রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্পে ব্যাপক প্রয়োগের সম্ভাবনা রয়েছে।

স্পেসিফিকেশন

আবেদন

সাধারণ বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে বয়লার অপারেশনের সময়, জ্বালানির উত্তাপের মূল্যের প্রায় 10-20% বায়ুমণ্ডলে স্ট্যাক গ্যাস দিয়ে বের করে দেওয়া হয়।স্ট্যাক অর্থনীতিবিদরা এই স্ট্যাক গ্যাস শক্তি ক্ষতির উল্লেখযোগ্য পরিমাণ পুনরুদ্ধারের জন্য ডিজাইন করা হয়েছে, যার ফলে বয়লার সিস্টেমের দক্ষতা ব্যাপকভাবে উন্নত হচ্ছে।অর্থনীতিবিদ নির্বাচন করার সময় বেশ কয়েকটি বিবেচনা রয়েছে:

• গ্যাস-সাইড প্রেসার ড্রপ।বয়লার স্ট্যাকের উপর যুক্ত ব্যাক-প্রেসার দহন বায়ু ফ্যানের থ্রুপুট ক্ষমতাকে প্রভাবিত করে।একটি উপযুক্ত সিস্টেম অপারেশন এবং ক্ষমতা নিশ্চিত করার জন্য অর্থনীতিবিদ এবং দহন বায়ু ফ্যান (গুলি) সঠিকভাবে মাপসই করা আবশ্যক।

• ফিডওয়াটার তাপমাত্রাটিউব জারা প্রতিরোধের জন্য অর্থনীতিবিদকে ফিড ওয়াটার অবশ্যই ডিয়ারেটেড এবং তাপমাত্রা কমপক্ষে 220oF এ সেট করতে হবে।

• জলের পাশের চাপ ড্রপ।ফিডওয়াটার পাম্পগুলি অবশ্যই অর্থনীতির চাপ হ্রাসের জন্য মাপসই করা উচিত।উপরন্তু, অর্থনীতির মাধ্যমে সঠিক প্রবাহ হার নিশ্চিত করার জন্য একটি ধারাবাহিক মডুলেটিং ফিডওয়াটার সিস্টেম প্রয়োজন।
