উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HDB |
সাক্ষ্যদান: | ASME, ISO,GB |
মডেল নম্বার: | জলের ওয়াল প্যানেল |
ন্যূনতম চাহিদার পরিমাণ: | 5TON |
---|---|
প্যাকেজিং বিবরণ: | আয়রন ফ্রেম |
ডেলিভারি সময়: | 30 কার্যদিবস |
পরিশোধের শর্ত: | এল / সি, টি / টি |
যোগানের ক্ষমতা: | 500 টন/ মাস |
মূল্য: | competitive price | ধারণক্ষমতা: | 300-30 |
---|---|---|---|
পাটা: | 1 বছর | ওজন: | কাস্টম তৈরি |
রঙ: | কাস্টমাইজড | পাইপ উপাদান: | স্টেইনলেস স্টীল / সিএস / মিশ্র ইস্পাত |
লক্ষণীয় করা: | গ্যাস বয়লার জল প্রাচীর প্যানেল,76 মিমি জল প্রাচীর প্যানেল,76 মিমি ঝিল্লি জল প্রাচীর বয়লার |

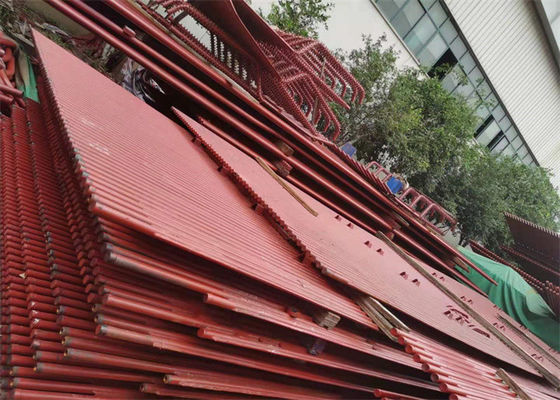

পাওয়ার স্টেশন তাপ সংরক্ষণ গ্যাস গরম জল বয়লার খুচরা যন্ত্রাংশ জল প্রাচীর প্যানেল
পণ্যের তথ্য
একটি বয়লারে একটি ওয়াটারওয়াল হল যে কোনও চুল্লি প্রাচীর যা একটি জল-নল বয়লারে অবাধ্য এবং টিউব নিয়ে গঠিত।টিউবগুলি সমানভাবে ফাঁকা থাকে এবং সাধারণত হেডারের সাথে সংযুক্ত থাকে যা ঘুরে ফিরে বয়লারের প্রধান জেনারেটিং ব্যাঙ্কের সাথে সংযুক্ত থাকে।তারা এখানে একটি দ্বিগুণ উদ্দেশ্য পূরণ করে যাতে তারা তাপ ধারণ করে যা অন্যথায় বায়ুমণ্ডলে পালিয়ে যায় এবং বয়লারে জল গরম করতে সহায়তা করে।এবং তারা অবাধ্য ঠান্ডা রাখতে সাহায্য করে।এই অবাধ্য এর spalling বাধা দেয়।
বয়লার জলের দেয়াল হল ঝিল্লি দেয়াল যা টিউব দিয়ে তৈরি হয় যা ধাতুর একটি স্ট্রিপ দিয়ে বা তার মধ্যে একসঙ্গে dedালাই করা হয়।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে।জল প্রাচীর টিউব বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলি বেশিরভাগ তরল আকারে জল ধারণ করে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্প হয়ে যায়।
আমাদের ঝিল্লি জল প্রাচীর আমাদের উন্নত উত্পাদন ইউনিটে উচ্চ গ্রেড কাঁচামাল এবং সমসাময়িক উত্পাদন সরঞ্জাম ব্যবহার করে নির্মিত হয়।প্রস্তাবিত পরিসীমা আমাদের সম্মানিত ক্লায়েন্টদের প্রয়োজনীয়তা অনুসারে বিভিন্ন আকার, আকার এবং নির্দিষ্টকরণের মধ্যে উপলব্ধ।অধিকন্তু, এগুলি প্রতিশ্রুত সময়সীমার মধ্যে ক্লায়েন্টদের কাছে পৌঁছে দেওয়া হয়।
স্পেসিফিকেশন
নাম | ঝিল্লি জল প্যানেল |
উপাদান | কার্বন ইস্পাত, খাদ ইস্পাত,ইত্যাদি |
টিউব সাইজ | Φ38 - 76 মিমি, কাস্টমাইজেশন |
মান | ISO, ASME |
মডেল | স্তব্ধ |
মাত্রা | কাস্টমাইজেশন |
তৈরির পদ্ধতি | উপাদান → ইনগট → হট/কোল্ড-রোলিং → হিট ট্রিটমেন্ট (স্বাভাবিককরণ+ টেম্পারিং) → পরিদর্শনপালিশ করা→নল যৌথ dingালাইসমাবেশ →ালাই "পরিদর্শন" তাপ চিকিত্সা "জলবাহী চাপ পরীক্ষা→পেইন্টিং→ প্যাকেজিং |
ইনস্টলেশন অবস্থান | বয়লার দহন চেম্বারের চারপাশে |
নির্মাণের বিবরণ
ঝিল্লি জল ঠান্ডা প্রাচীর সমন্বয় বৈশিষ্ট্য নিম্নরূপ:
1. পাইপ সারির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং তির্যক চেক করুন এবং সমন্বয় করুন যখন সেগমেন্টেড পাইপ সারি সংমিশ্রণ ফ্রেমে উত্তোলন করা হয়। একটি নির্দিষ্ট দৈর্ঘ্যে কাটা, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা এবং তারপর পুনরায় dedালাই করা। যখন পাইপ সারির তির্যক পার্থক্য lOmm অতিক্রম করে, তখন বড় আকারের কিছু পাইপের মধ্যে পাখনা কাটা যায় যাতে ত্রিভুজ পার্থক্য দূর করতে পাইপের মধ্যে দূরত্ব কমিয়ে আনা যায় এবং তারপর পাখনা welালাই করা যেতে পারে।
2. পাইপ সারির বাট জয়েন্ট একক পাইপের থেকে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট dingালাইয়ের পরে প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্য পাইপের উপর কোন প্রভাব ফেলে না। কিন্তু পাইপ সারি একই নয়, পাইপ সারি বাট dingালাইয়ের দুটি বিভাগ, যদি sideালাইয়ের ক্রমের একপাশ থেকে অন্য দিকে, বিকৃতির কারণে পাইপের শেষের দিকে welালাই করা খুব বড়। জয়েন্ট ব্যাপকভাবে পরিমাপ করা উচিত, এবং বাট ক্লিয়ারেন্স অনুযায়ী খুব ছোট, মাঝারি, খুব বড় শ্রেণীবিভাগ, যদি গুঁতা ক্লিয়ারেন্স খুব বড় বা খুব ছোট হয়, তাহলে অবশ্যই পাইপ কাটার পদ্ধতি গ্রহণ করতে হবে, একটি মাঝারি ছোট পাইপ দিয়ে প্রতিস্থাপিত হবে। এই সময়, dingালাইয়ের সংকোচনের কারণে, একটি বড় ফাঁকযুক্ত পাইপটি বিক্রয়যোগ্য হয়ে উঠবে।পাইপ dingালাইয়ের সংকোচন বিকৃতি হ্রাস করার জন্য, প্রতিসাম্য এবং ক্রস dingালাইয়ের পদ্ধতি গ্রহণ করা উচিত।
3. সামনের এবং পিছনের জল কুলিং প্রাচীরের নিচের অংশে চুল্লি নীচে (ঠান্ডা ছাই বালতি) আছে, এবং পিছনের জল শীতল দেওয়ালের উপরের অংশে শিখা কোণ রয়েছে, তাই উপাদানটির আকার বড় এবং আকৃতিটি আরও বিশেষ , তাই একত্রিত করা কঠিন।
4. পিছন জল প্রাচীর পাইপ একক পাস বল অন্যান্য গরম পৃষ্ঠ পাইপ থেকে ভিন্ন। জলের প্রাচীর, অগ্নি-প্রতিরোধী কোণের অনমনীয়তা বৃদ্ধির জন্য, সেখানে একটি উল্লেখযোগ্য সংখ্যক ফাঁক সোজা পাইপ (সর্বাধিক চুল্লির ধরন) রয়েছে। শাখা পাইপ) ইনস্টল করা আছে। সোজা নল এবং শীর্ষ মিত্র ট্যাঙ্কের মধ্যে জংশন or 5 মিমি বা mm 10 মিমি সীমাবদ্ধকারী দ্বারা সজ্জিত। এইভাবে, বেশিরভাগ মাঝারি বাঁকানো পাইপ শীতল করার জন্য সহায়ক। শিখা এঙ্গেল, এবং কাজের মাঝারি বাঁকানো পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপের সমান পরিমাণ সম্প্রসারণ হয়, যাতে অভ্যন্তরীণ চাপ কমাতে পারে, তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়।
অতিরিক্ত
ঘ | বর্জ্য তাপ পুনরুদ্ধারের বয়লারগুলিতে জল প্রাচীর প্যানেল ব্যবহার করা হয়। |
2 | আমরা জল প্রাচীর প্যানেল উত্পাদন, এই কার্বন ইস্পাত টিউব থেকে গড়া হয় 'গ্রাহকদের অঙ্কন এবং স্পেসিফিকেশন। |
3 | বুননের সময় ডিম্বাকৃতি এবং পাতলা হওয়ার জন্য বিশেষ যত্ন নেওয়া হয়। |
4 | আমরা ওয়াটারওয়াল প্যানেলগুলির একটি বিস্তৃত পরিসীমা তৈরি এবং সরবরাহ করছি। |
5 | আমাদের দেওয়া টিউবগুলি একটি বড় অভ্যন্তরীণ চাপ সহ্য করতে পরিচিত কারণ ফিন সামগ্রীর একটি ক্রমাগত স্ট্রিপটি টিউবে সর্পিলভাবে ক্ষত হয়। |
6 | এই টিউবগুলি সমানভাবে তাপ সরবরাহ করে বলে জানা যায় যার ফলে তাপ উৎপাদন বৃদ্ধি পায়। |
7 | বয়লারে জল প্রাচীর প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা, তাই চেম্বারে তাপমাত্রা হ্রাস করা। |
আবেদন
ঘ | শক্তি সঞ্চয় পরিবেশ সুরক্ষা চীন সরবরাহকারী ঝিল্লি জল প্রাচীর CFB বয়লারের জন্য ঝিল্লি দেয়াল যা টিউব দিয়ে তৈরি হয় যা ধাতুর স্ট্রিপ দিয়ে বা তার মধ্যে একসঙ্গে dedালাই করা হয়। |
2 | এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে। |
3 | জল প্রাচীর টিউব বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলি বেশিরভাগ তরল আকারে জল ধারণ করে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্প হয়ে যায়। |
