ASME 72 টন 20G ইস্পাত টিউব বাষ্প বয়লার প্রাচীর তাপ ক্ষতি হ্রাস

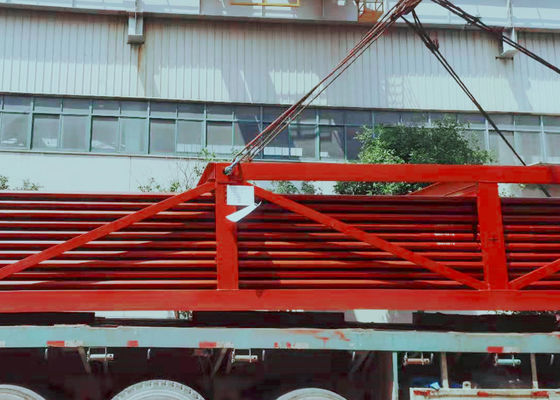

72 টন বয়লার ঝিল্লি জল প্রাচীর প্যানেল 20G ইস্পাত টিউব দিয়ে তৈরি পাওয়ার প্ল্যান্ট বয়লারের জন্য

ভূমিকা

বাষ্প উৎপাদনকারী টিউব প্রতিস্থাপনের জন্য আধুনিক শিল্প বয়লারে পানির প্রাচীর প্যানেল ব্যবহার করা হয়।এগুলি জ্বালানী চেম্বারে শিখা দ্বারা প্রদত্ত উচ্চ তাপমাত্রার উজ্জ্বল তাপ শোষণ করতে এবং বায়ু শক্তির কারণে তাপের ক্ষতি কমাতে ডিজাইন করা হয়েছে।আমরা জলের প্রাচীর প্যানেলের বয়লার টিউবগুলি বিভিন্ন আকার এবং আকারে গ্রাহকদের প্রয়োজনীয়তা পূরণের জন্য প্রস্তুত করি এবং সবগুলি স্বয়ংক্রিয় পাখনা থেকে টিউব ওয়েল্ডিং মেশিন এবং বড় টিউব বেন্ডার ব্যবহার করে প্রক্রিয়াজাত করা হয়।

বয়লার জলের দেয়াল হল ঝিল্লি দেয়াল যা টিউব দিয়ে তৈরি হয় যা ধাতুর ফালা দিয়ে বা তার মধ্যে একসঙ্গে dedালাই করা হয়।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের গঠন করে।জল প্রাচীর টিউব বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলি বেশিরভাগ তরল আকারে জল ধারণ করে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্প হয়ে যায়।



• ঝিল্লি বয়লার জল প্রাচীর প্যানেল: স্পট manyালাই অনেকগুলি ঘূর্ণিত ফিন্ড টিউবগুলিকে একটি সিলযুক্ত সম্মিলিত গরম পৃষ্ঠে, যা চুল্লির বায়ুচলাচল উন্নত করে এবং বায়ু ফুটো হ্রাস করে।
• জমে থাকা জল প্রাচীর পাইপ:জলের প্রাচীরের নলটিতে 20 থেকে 25 মিমি দৈর্ঘ্য এবং 6 থেকে 12 মিমি ব্যাসের dsালাই পিন, এবং তারপর জল প্রাচীর প্যানেলের তাপ শোষণ কমাতে এবং জ্বলন অঞ্চলে তাপমাত্রা বাড়ানোর জন্য একটি ক্রোম আকরিক অবাধ্য প্লাস্টিক প্রয়োগ করে।এটি এমন পরিস্থিতিতে উপযুক্ত যেখানে জ্বালানিতে আগুন লাগানো কঠিন, সেইসাথে নির্দিষ্ট স্ল্যাগ ট্যাপিং চুল্লি।
• প্লেইন টিউব বয়লার জল প্রাচীর প্যানেল: নির্বিঘ্ন ইস্পাত পাইপের একটি সম্পূর্ণ সারি দিয়ে গঠিত, সবচেয়ে সহজ কাঠামো।
• প্রাচীর সংযুক্ত বয়লার জল প্রাচীর পাইপ: চুল্লি প্রাচীরের ভিতরের দেয়ালে এম্বেড করা, একক পার্শ্বযুক্ত তাপ শোষণ।
• ডবল পার্শ্বযুক্ত উত্তপ্ত জল প্রাচীর প্যানেল: বড় বয়লার চুল্লির মাঝখানে ইনস্টল করা, যা দুটি অংশে বিভক্ত যা একে অপরের থেকে স্বাধীন এবং উভয় পক্ষই উত্তপ্ত।
•

আবেদন


স্পেসিফিকেশন

বয়লারে জল প্রাচীর প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ফ্লু দ্বারা উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা, তাই চেম্বারে তাপমাত্রা হ্রাস করা।
