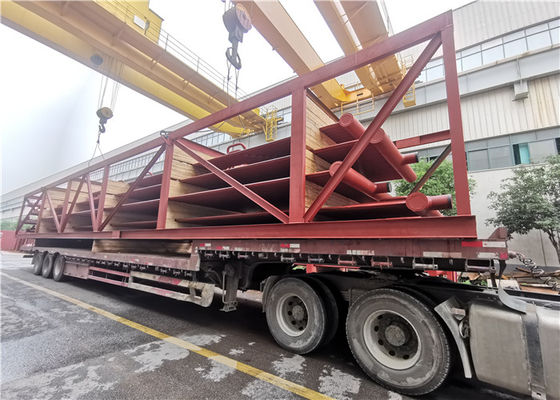

220T / এইচ সিএফবি ওয়াটার কুলিং বয়লার ঝিল্লি প্রাচীর পাওয়ার স্টেশনের জন্য

220 টি / এইচ সিএফবি বয়লার ওয়াটার কুলিং সিস্টেমের এএসএমই বা সি স্ট্যান্ডার্ড ঝিল্লি ওয়াটার ওয়াল

ভূমিকা

এইচডিবি প্রতিস্থাপন ওয়াল প্যানেল, বার্নার খোলা, পরিদর্শন বন্দর এবং ইউটিলিটি এবং শিল্প বয়লারগুলির জন্য দরজা সরবরাহ করে। আমাদের ঝিল্লি জলের প্রাচীরটি আমাদের উন্নত উত্পাদন ইউনিটে উচ্চ গ্রেডের কাঁচামাল এবং সমসাময়িক উত্পাদন সরঞ্জাম ব্যবহার করে তৈরি করা হয়।প্রদত্ত পরিসরটি আমাদের সম্মানিত ক্লায়েন্টদের প্রয়োজনীয়তা অনুসারে বিভিন্ন আকার, আকার এবং নির্দিষ্টকরণে উপলভ্য।আরও, প্রতিশ্রুতিবদ্ধ সময়সীমার মধ্যে এগুলি ক্লায়েন্টদের কাছে সরবরাহ করা হয়।

বয়লার জলের দেয়াল হ'ল ঝিল্লির দেয়াল যা নলগুলি দিয়ে তৈরি করা হয় যার মধ্যে বা তার সাথে ধাতবগুলির ফালা বা withoutালাই ছাড়া হয়।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে।জলের প্রাচীরের নলগুলিকে বাষ্পীভবন বিভাগ হিসাবেও উল্লেখ করা হয়;এগুলিতে বেশিরভাগ তরল আকারে জল থাকে যা বয়লারে উঠে যাওয়ার সাথে ধীরে ধীরে বাষ্পীভবন হয়।

ঝিল্লি জল প্রাচীর সুবিধা

1)।চুল্লি প্রাচীরের ফুটোরোধের গ্যারান্টি এবং দহন চেম্বারের বায়ু ফুটো হ্রাস করতে।

2)।জ্বলন চেম্বারের সম্পূর্ণ জল শীতল করার জন্য এবং বয়লার আনুষাঙ্গিক ঝিল্লি জলের প্রাচীর পরিপূরক গুলি চালানোর শর্তে কোকিং প্রতিরোধ করার সুবিধা।

3)।তাপ স্টোরেজ ক্ষমতাটি ছোট, দহন চেম্বারের উষ্ণায়ন দ্রুত এবং শীতলকরণও দ্রুত, যা বয়লারের শুরু এবং চুল্লি বন্ধের শীতকালকে ছোট করে তুলতে পারে।

4)।শীর্ষ সমর্থিত জল শীতল প্রাচীর অবলম্বন করা ভাল এবং এটি বয়লার কাঠামোর বোঝা হ্রাস করতে পারে, যা ওভারহ্যাংয়ের পক্ষে উপকারী।

অতিরিক্ত

প্রয়োগ

বিঃদ্রঃ

ঝিল্লি / জলের প্রাচীর উপাদান এবং ব্যবস্থা:
চুল্লি এবং ছাদটি ঝিল্লি জলের প্রাচীর দিয়ে তৈরি এবং স্টিলের কাঠামোতে জল ঠান্ডা করে ওপরের শিরোনামের উপরের ঝুলন্ত সাসপেন্ডার দ্বারা স্তব্ধ করা হয়।চুল্লি ছেদ করার পৃষ্ঠটি 3170 × 5290 মিমি 2 এবং শীর্ষ চুল্লিটির উচ্চতা 28877 মিমি।ঝিল্লি জলের প্রাচীরটি φ60 × 5 এবং 6 × 45 ওয়েল্ডিং স্টিলের সমতল দ্বারা গঠিত।দহন চেম্বারটি φ60 × 4 ইস্পাত নল দিয়ে তৈরি এবং অবাধ্য উপাদানগুলিকে বেঁধে রাখতে পিনের সাথে weালাই করা হয়।জ্বলন কক্ষের উপরের অংশটি চুল্লি ঝিল্লি জলের প্রাচীরের সাথে সংযোগ স্থাপন করে।নীচের অংশটি জল কুলিং উইন্ড চেম্বার এবং ওয়াটার কুলিং এয়ার ডিস্ট্রিবিউটরের সাথে সংযোগ স্থাপন করে।জল শীতলকরণের বায়ু চেম্বারটি steel60 ইস্পাত নল দ্বারা গঠিত এবং অবাধ্য উপাদানগুলিকে দৃten় করার জন্য পিনের সাথে ldালাই করা হয়।জল কুলিং বিতরণকারী φ60 ইস্পাত নল এবং 6X45 ইস্পাত ফ্ল্যাট দিয়ে ঝালাই করা হয়।ইস্পাত ফ্ল্যাটের ছোট ছোট গর্তগুলি ফানেল ক্যাপের সাথে সংযোগ স্থাপন করে।
চুল্লিটি বাম, ডান, সামনের এবং পিছনে জল সঞ্চালন সার্কিটকে বিভক্ত করে।বাষ্প নেতৃস্থানীয় নলটি 133 × 5 এবং 8108 × 4.5 ইস্পাত নল দ্বারা গঠিত।ডাউনকামারটি 108 × 4.5 স্টিল টিউব দিয়ে তৈরি।পর্যায়ক্রমে ব্লাউ ডাউন করতে নিম্ন হেডারের নীচে ব্লাউডাউন ভাল্ব ইনস্টল করুন।
