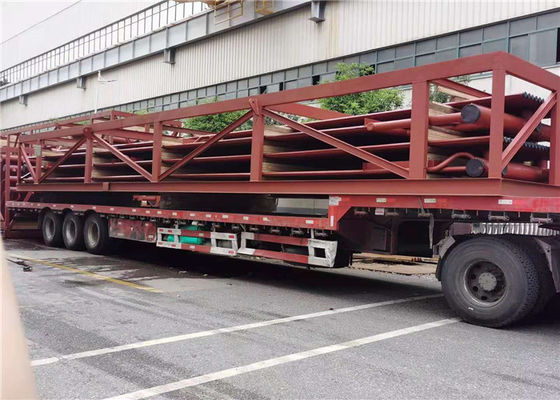

বাষ্পীভবন বিভাগের সাথে উচ্চ সমতলতা গ্যাস বাষ্প বয়লার ওয়াল প্যানেল

গ্যাস বাষ্প বার্নার বয়লার খুচরা যন্ত্রাংশ জল প্রাচীর প্যানেল বাষ্পীভবন বিভাগ

টেকনিক্যাল প্যারামিটার

নির্মাণের বিবরণ

ঝিল্লি জল ঠান্ডা প্রাচীর সমন্বয় বৈশিষ্ট্য নিম্নরূপ:
1. পাইপ সারির প্রস্থ, দৈর্ঘ্য, সমতলতা এবং তির্যক চেক করুন এবং সমন্বয় করুন যখন সেগমেন্টেড পাইপ সারি সংমিশ্রণ ফ্রেমে উত্তোলন করা হয়। একটি নির্দিষ্ট দৈর্ঘ্যে কাটা, নির্দিষ্ট আকারের সাথে সামঞ্জস্য করা এবং তারপর পুনরায় dedালাই করা। যখন পাইপ সারির তির্যক পার্থক্য lOmm অতিক্রম করে, তখন বড় আকারের কিছু পাইপের মধ্যে পাখনা কাটা যায় যাতে ত্রিভুজ পার্থক্য দূর করতে পাইপের মধ্যে দূরত্ব কমিয়ে আনা যায় এবং তারপর পাখনা welালাই করা যেতে পারে।
2. পাইপ সারির বাট জয়েন্ট একক পাইপের থেকে আলাদা। একক পাইপের ওয়েল্ডিং জয়েন্ট dingালাইয়ের পর প্রায় 1-2 মিমি সঙ্কুচিত হয়, যা অন্য পাইপের উপর কোন প্রভাব ফেলে না। কিন্তু পাইপ সারি একই নয়, পাইপ সারি বাট dingালাইয়ের দুটি বিভাগ, যদি sideালাইয়ের ক্রমের একপাশ থেকে অন্য দিকে, বিকৃতির কারণে পাইপের শেষের দিকে welালাই করা খুব বড়। জয়েন্ট ব্যাপকভাবে পরিমাপ করা উচিত, এবং বাট ক্লিয়ারেন্স অনুযায়ী খুব ছোট, মধ্যপন্থী, খুব বড় শ্রেণীবিভাগ, যদি বাট ক্লিয়ারেন্স খুব বড় বা খুব ছোট হয়, তাহলে অবশ্যই মাঝারি ছোট পাইপ দিয়ে প্রতিস্থাপিত পাইপ কাটার পদ্ধতি গ্রহণ করতে হবে। এই সময়, welালাইয়ের সংকোচনের কারণে, একটি বড় ফাঁকযুক্ত পাইপটি বিক্রয়যোগ্য হয়ে উঠবে।পাইপ dingালাইয়ের সংকোচন বিকৃতি হ্রাস করার জন্য, প্রতিসাম্য এবং ক্রস dingালাইয়ের পদ্ধতি গ্রহণ করা উচিত।
3. সামনের এবং পিছনের জল কুলিং প্রাচীরের নিচের অংশে চুল্লি নীচে (ঠান্ডা ছাই বালতি) আছে, এবং পিছনের জল কুলিং প্রাচীরের উপরের অংশে শিখা কোণ রয়েছে, তাই উপাদানটির আকার বড় এবং আকৃতিটি আরও বিশেষ , তাই একত্রিত করা কঠিন।
4. পিছন জল প্রাচীর পাইপ একক পাস বল অন্যান্য গরম পৃষ্ঠ পাইপ থেকে ভিন্ন কারণ উপরের শিরোনাম বাক্সে পিছনের জল প্রাচীর একটি অগ্নি প্রতিরোধক কোণ আছে, অগ্নি প্রতিরোধক কোণ নমন পাইপ সংখ্যা একই পিছনের জলের প্রাচীর, অগ্নি প্রতিরোধক এঙ্গেলের অনমনীয়তা বাড়ানোর জন্য, সেখানে একটি উল্লেখযোগ্য সংখ্যক স্ট্রেইট পাইপ রয়েছে (সর্বাধিক চুল্লির ধরন)। শিখা এঙ্গেল এবং সোজা পাইপের সংযোগস্থলে -ব্রাঞ্চ পাইপ) ইনস্টল করা আছে। সোজা নল এবং শীর্ষ মিত্র ট্যাঙ্কের মধ্যে জংশন or 5 মিমি বা mm 10 মিমি রিস্ট্রিক্টর দিয়ে সজ্জিত। এইভাবে, বেশিরভাগ মাঝারি বাঁকানো পাইপ কুলিংয়ের জন্য সহায়ক শিখা কোণ, এবং কাজের মাঝারি বাঁকানো পাইপের একটি ছোট অংশ নিশ্চিত করে যে সোজা পাইপ এবং বাঁকা পাইপের সমান পরিমাণ প্রসারণ রয়েছে, যাতে অভ্যন্তরীণ চাপ কমাতে পারে, তাই বলের মধ্য দিয়ে যাওয়ার অসুবিধা বৃদ্ধি পায়।

ঝিল্লি জল প্রাচীর সুবিধা

(1) চুল্লির দেয়ালের আঁটসাঁটতা নিশ্চিত করুন এবং দহন চেম্বারে বায়ু ফুটো হ্রাস করুন।

(2) দহন চেম্বারে পূর্ণ জল কুলিং উপলব্ধি করুন, যা বর্ধিত দহনের পরিস্থিতিতে কোকিং প্রতিরোধে সহায়ক।

(3) ছোট তাপ সঞ্চয় ক্ষমতা, জ্বলন চেম্বারের দ্রুত গরম, দ্রুত কুলিং, বয়লার শুরুকে ছোট করতে পারে এবং শীতল করার সময় বন্ধ করতে পারে।

(4) নল আবরণ চুল্লি প্রাচীর ব্যবহারের জন্য উপযুক্ত, এইভাবে ব্যাপকভাবে বয়লার ফ্রেমের লোড হ্রাস করে, ঝুলানো সহজ।

(5) হালকা নলের সাথে তুলনা করে, নলের তাপ শোষণ ক্ষমতা উন্নত হয়।

(6) বয়লার অংশগুলির প্রাক-সংমিশ্রণের ডিগ্রী উন্নত করুন, সুবিধাজনক এবং ইনস্টলেশন কাজ হ্রাস করুন।

পণ্য পরিচিতি

একটি ঝিল্লি জল ঠান্ডা প্রাচীর সমতল ইস্পাত এবং পাইপ দ্বারা dedালাই বায়ু-আঁট পাইপ পর্দা গঠিত জল শীতল প্রাচীর বোঝায়। নেতিবাচক চাপ বয়লার জন্য, এবং চুল্লি মধ্যে দহন অবস্থার উন্নতি এটি কার্যকর বিকিরণ গরম এলাকা বৃদ্ধি করতে পারে এবং ইস্পাত খরচ বাঁচাতে পারে।
