কয়লা বিদ্যুৎকেন্দ্রগুলির জন্য ASME স্ট্যান্ডার্ড অ্যালো স্টিল সুপারহিটার কয়েল

আল্ট্রা-সুপারক্রিটিকাল কয়লা বিদ্যুৎকেন্দ্রের জন্য এএসএমই স্ট্যান্ডার্ড কার্বন / অ্যালোয় স্টিল বয়লার সুপারহিটার কয়েল

সুপারহিটার কয়েল পরিচিতি

সুপার হিটার ব্যবহারের প্রধান সুবিধাগুলি হ'ল জ্বালানী এবং পানির ব্যবহার হ্রাস করা তবে বর্ধিত রক্ষণাবেক্ষণ ব্যয়ের জন্য মূল্য দিতে হয়।বেশিরভাগ ক্ষেত্রে সুবিধাগুলি ব্যয়কে ছাড়িয়ে যায় এবং সুপারহিটগুলি বহুল ব্যবহৃত হয়।

সুপারহিটার হ'ল একটি ডিভাইস যা স্যাচুরেটেড বাষ্প বা ভেজা বাষ্পকে সুপারহিট বাষ্প বা শুকনো স্টিমে রূপান্তর করতে ব্যবহৃত হয়।সুপারহিট বাষ্প বিদ্যুত উত্পাদন, বাষ্প ইঞ্জিন এবং বাষ্প সংস্কারের মতো প্রক্রিয়াগুলিতে বাষ্প টারবাইনগুলিতে ব্যবহৃত হয়।তিন ধরণের সুপার হিটার রয়েছে: উজ্জ্বল, সংশ্লেষ এবং পৃথকভাবে বরখাস্ত।একটি সুপারহিটরের আকার কয়েক দশ ফুট থেকে কয়েকশ ফুট (কয়েক মিটার থেকে কয়েকশো মিটার) পর্যন্ত আকারে পরিবর্তিত হতে পারে।

প্রকার

1. একটি রেডিয়েন্ট সুপারহিটর সরাসরি জলের প্রাচীরের নিকট দহন চেম্বারের আলোকিত জোনে স্থাপন করা হয় যাতে রেডিয়েশনের সাহায্যে তাপ শোষণ করতে পারে।
2. একটি সংশ্লেষ সুপারহিটার চুল্লিটির উত্তেজক অঞ্চলে সাধারণত অর্থনীতিবিদ (গরম ফ্লু গ্যাসগুলির পথে) এর আগে থাকে।এগুলিকে প্রাথমিক সুপারহিটও বলা হয়।
3. একটি পৃথকভাবে চালিত সুপারহিটর হ'ল সুপার হিটার যা মূল বয়লারের বাইরে স্থাপন করা হয়, যার নিজস্ব পৃথক দহন সিস্টেম রয়েছে।এই সুপার হিটার ডিজাইন সুপারহিটর পাইপগুলির ক্ষেত্রে অতিরিক্ত বার্নারগুলিকে অন্তর্ভুক্ত করে।দুর্বল দক্ষতা এবং বাষ্প মানের কারণে অন্য ধরণের সুপার হিটারের চেয়ে ভাল নয় বলে এই ধরণের সুপার হিটারটি খুব কমই ব্যবহৃত হয়।

সুপারহিটার এবং রিহটারগুলি স্যাচুরেটেড বাষ্পের তাপমাত্রা বাড়ানোর জন্য এবং বাষ্পের আউটলেট তাপমাত্রা নিয়ন্ত্রণে সহায়তা করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।এগুলি সাধারণ একক-পর্বের তাপ এক্সচেঞ্জারগুলির সাথে বাষ্পের অভ্যন্তরে প্রবাহিত হয় এবং ফ্লু গ্যাস সাধারণত বাইরে ক্রস প্রবাহে প্রবাহিত হয়।বাষ্পের তাপমাত্রা নিয়ন্ত্রণ করতে এবং তাপ পুনরুদ্ধারের অনুকূলকরণে সহায়তা করতে সুপারহিটার এবং রিহিটরগুলি প্রায়শই একাধিক বিভাগে বিভক্ত করা হয় এবং তাদের উত্তাপের পৃষ্ঠতলগুলি অনুভূমিক বা উল্লম্বভাবে সাজানো যেতে পারে।পৃষ্ঠগুলির শারীরিক নকশা এবং অবস্থান পছন্দসই আউটলেট তাপমাত্রা, তাপ শোষণ, জ্বালানী ছাই বৈশিষ্ট্য এবং পরিষ্কারের সরঞ্জামের উপর নির্ভর করে।প্রধান উপাদানগুলি সাধারণত ইস্পাত মিশ্রণ থেকে প্রস্তুত করা হয়, কারণ সুপারহিটার এবং রিহিটার উভয়ই উচ্চ তাপমাত্রায় পরিচালিত হয়।

সুপারহিটার এবং রিহীটারের মধ্যে অন্যতম প্রধান পার্থক্য হ'ল বাষ্পচাপ।সাবক্রিটিকাল ড্রাম বয়লারে সুপারহিটরের আউটলেট চাপ, উদাহরণস্বরূপ, 18.6 এমপিএ হয়, যখন রিহিটারের আউটলেট চাপ কেবল 4.0 এমপিএ হয়।একটি সুপারক্রিটিকাল বয়লার যখন সাধারণ লোডের অধীনে পরিচালিত হয় তখন সুপারহিটিংয়ের উত্তাপের প্রয়োজনীয়তা মেটাতে রিহিটার এবং সুপারহিটারের উত্তপ্ত পৃষ্ঠকে বাড়তে হয়, যা মোট বাষ্প উত্তাপের 50% এরও বেশি।সুপারহিটর দ্বারা শুষিত তাপ মূলত বিকিরণ আকারে যখন সুপারহিট বাষ্পের তাপমাত্রা জ্বালানী ইনপুটটিতে চুল্লি জলের প্রবাহের অনুপাত দ্বারা নিয়ন্ত্রিত হয়।যখন জল-শীতল প্রাচীর সুপারক্রিটিকাল চাপের অধীনে কাজ করে তবে পাইপগুলিতে ওয়ার্কিং মিডিয়ামের তাপমাত্রা তাপ শোষণের সাথে বৃদ্ধি পায় না এবং কোনও পরিষ্কার থার্মোডাইনামিক রাষ্ট্রের সীমানা নেই।যদি আউটলেট ফ্লু গ্যাসের তাপমাত্রা জল-শীতল প্রাচীরের দ্বারা তাপের শোষণের মাধ্যমে নিয়ন্ত্রণ করা হয়, তবে নকশার প্রয়োজনীয়তা স্পষ্টভাবে পূরণ করা যায় না।
খুব কম তাপীকরণের পৃষ্ঠের সমস্যা সমাধানের জন্য, সুপারহিটারটি সাধারণত চুল্লির উপরে বা তার কাছে রাখা হয়, সুপার ক্রিটিকাল বয়লারে রেডিয়েশন এবং কনভেকশন হিট ট্রান্সফার সহ একটি সুপার হিটার সিস্টেম তৈরি করে।উজ্জ্বল সুপারহিটরের তাপ স্থানান্তর বৈশিষ্ট্যগুলি উজ্জ্বল তাপের ব্যবহারের হারের উন্নতির অনুমতি দেয়।
নিম্নচাপে, বাষ্পটি শীতল করার ক্ষমতা কম থাকে: এটির সমাধানের জন্য, রিহিটারটি সাধারণত সুপারহিটারের পরে অবস্থিত যেখানে ফ্লু গ্যাসের তাপমাত্রা তুলনামূলকভাবে কম থাকে এবং মূলত সংক্রমণ তাপের স্থানান্তরের উপর নির্ভর করে।তাপমাত্রা ধীরে ধীরে চুল্লির আউটলেট থেকে বয়লারের লেজ পর্যন্ত হ্রাস করা হয়, যখন কোনও বায়ু ফুটো ছাড়াই গ্যাসের পরিমাণ কম হয়।কনভেক্টিভ পাসগুলিতে কনভেক্টিভ ট্রান্সফারকে উন্নত করার জন্য, সুপারহিটর এবং রিহিয়েটার তুলনামূলকভাবে কম তাপমাত্রার ফ্লু গ্যাসের পথে অর্থনীতিকারের কাছাকাছি রাখা হয়।

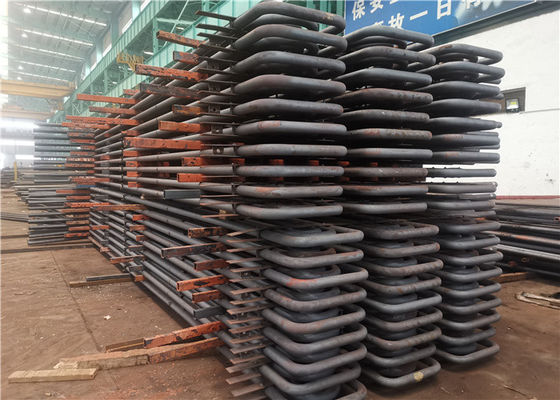

সুপারহিটার কয়েল
