এএসএমই কার্বন ইস্পাত বয়লার ম্যানিফোল্ড শিরোনাম তাপ শক্তি শোষণ

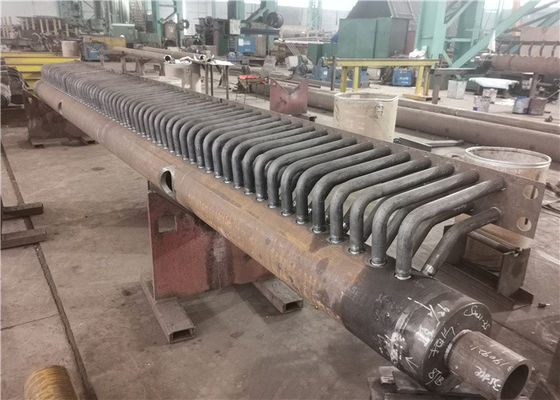

ASME কার্বন ইস্পাত বয়লার ম্যানিফোল্ড হেডার তাপ শক্তি শোষণ

পণ্যের বর্ণনা

বয়লার ম্যানিফোল্ড হেডার হল এক ধরনের নল যা বয়লারের কার্যকারী পদার্থ মিশ্রিত করা এবং কার্যকারী পদার্থের অভিন্ন গরম করা নিশ্চিত করার জন্য।বয়লারের কার্যকারিতা উন্নত করার জন্য, তাপ স্থানান্তর এলাকা বৃদ্ধির জন্য বয়লারগুলিকে ধীরে ধীরে নলাকার বয়লারে বিকশিত করা হয়।পাত্রের জল পাত্রের ব্যারেল থেকে নীচের দিকের নল দিয়ে নীচের বাক্সে প্রবাহিত হয় এবং বাক্সের বডি দ্বারা প্রতিটি টিউব বান্ডিলে বিতরণ করা হয়।এই টিউব বান্ডিলগুলির জল ক্রমাগত তাপ শক্তি শোষণ করে এবং উপরের বাক্সের শরীরে সংগ্রহ করে এবং তারপরে আবার পাত্রের ব্যারেলে প্রবাহিত হয়।আমরা উপরের এবং নীচের বক্স বডি হেডার কল.হেডার হল বয়লারের একটি গুরুত্বপূর্ণ অংশ, যা উপরের হেডার এবং লোয়ার হেডারে বিভক্ত।

প্রধান কাজ হল কাজের তরল সংগ্রহ করা বা হেডারের মাধ্যমে অন্য পাইপলাইনে কাজের তরল পুনঃবন্টন করা।অর্থাৎ, কার্যকারী তরল সংগ্রহ, মিশ্রিত এবং বিতরণ করা, যাতে কার্যকারী তরলগুলি সমানভাবে বিতরণ এবং উত্তপ্ত হয় তা নিশ্চিত করা।নীচের শিরোনাম, যাকে কোক-প্রুফ বক্সও বলা হয়, ঝাঁঝরির উভয় পাশে অবস্থিত এবং জ্বলন্ত কয়লা সিমের সাথে সরাসরি যোগাযোগ করে।এর কাজ হল পাশের প্রাচীরের সাথে বন্ধন ছাড়াই কোকিং স্ল্যাগকে ঠান্ডা করা।

প্রকারভেদ

এর অবস্থান অনুসারে, উপরের হেডার এবং লোয়ার হেডার বা ইনলেট হেডার এবং আউটলেট হেডার রয়েছে।সংগৃহীত বান্ডিলের ধরন অনুসারে, এগুলিকে জলের প্রাচীর শিরোনাম, সুপার-হিটার শিরোনাম, ইকোনোমাইজার শিরোলেখ ইত্যাদিতে ভাগ করা যায়।

ফাংশন

হেডার হল একটি পাইপ ফিটিংস যা বয়লারের কাজের পদার্থগুলিকে মেশানো এবং কাজের পদার্থের অভিন্ন গরম করা নিশ্চিত করার জন্য।সাধারণত শিল্প বয়লারের ফার্নেস প্রাচীর টিউবের সারি (জল-ঠান্ডা দেয়াল) দ্বারা গঠিত তবে বয়লারের আকার বিশাল এবং গঠন জটিল।এটি গ্যারান্টি দিতে পারে না যে সমস্ত টিউবের কার্যকারী পদার্থ একই তাপ শোষণ করে।বিভিন্ন অংশে তাপ শোষণের অনেক পার্থক্য রয়েছে।শিরোনাম ইনস্টল করার ফলে প্রতিটি টিউবের কাজ করা পদার্থ এখানে একত্রিত হতে পারে এবং প্রতিটি পাইপের পরবর্তী স্তরে বিতরণ করতে পারে যাতে তাপ বিচ্যুতি হ্রাস পায় যাতে তাপ শোষণ, কার্যকারী তরল প্রবাহ এবং বয়লারের শীতল এবং তাপ দক্ষতা অপ্টিমাইজ করা যায়। এবং উন্নত;এছাড়াও, বয়লারের উপরের, মাঝখানে এবং নীচের অংশে পাইপের আকার, সংখ্যা এবং বিন্যাস আলাদা।কার্যকারী পদার্থের মসৃণ প্রবাহ নিশ্চিত করার জন্য প্রতিটি বিভাগকে সংযুক্ত করার জন্য হেডার দায়ী।

মান নিয়ন্ত্রণ

1. প্রয়োগকৃত উপকরণ তথ্য সহ শক্তি গণনা প্রতিবেদন।
2. স্টিল প্লেট, টিউব এবং ওয়েল্ডিং রডের 100% NDT (অ-ধ্বংসাত্মক পরিদর্শন) রিপোর্ট।
3. 100% এক্স-রে পরিদর্শন রিপোর্ট (ওয়েল্ডিং সীম): সম্পূর্ণ বয়লারের গুণমান নিশ্চিত করতে।
4. হাইড্রোলিক পরীক্ষা রিপোর্ট: মান কাজের চাপ এবং নিরাপত্তা নিশ্চিত করুন.
