এএসএমই / জিবি স্ট্যান্ডার্ডে কার্বন ইস্পাত কয়লা ফায়ার সিএফবি বয়লার সুপার হিটার

এএসএমই স্ট্যান্ডার্ডে কয়লা-ফায়ার্ড সিএফবি বয়লারের জন্য কার্বন ইস্পাত বয়লার সুপার হিটার
কাজ নীতি

সুপারহিটার হ'ল সেই অংশ যা বোলার দ্বারা স্যাচুরেশন তাপমাত্রা থেকে সুপারহিটারে বাষ্প উত্তপ্ত করে।একে সুপারহিটারও বলা হয়।
সুপার হিটারটি তাপ স্থানান্তর মোড অনুসারে কনভেকশন টাইপ, রেডিয়েন্ট টাইপ এবং সেমি-রেডিয়েন্ট টাইপে ভাগ করা যায়;
কাঠামোর বৈশিষ্ট্য অনুসারে, এটিকে সর্পলতা টিউব টাইপ, স্ক্রিনের ধরণ, প্রাচীরের ধরণ এবং প্রাচীরের ধরণে ভাগ করা যায়।

এগুলি সমস্ত সংখ্যক সমান্তরাল পাইপ এবং খাঁড়ি এবং আউটলেট বহুগুণে গঠিত।
বেশিরভাগ শিল্প বয়লারের সুপারহিট নেই কারণ অনেক শিল্প প্রক্রিয়া এবং ইউটিলিটিগুলির জন্য কেবল স্যাচুরেটেড বাষ্প প্রয়োজন।
সুপারহিটারগুলি সাধারণত স্টিম পাওয়ার প্ল্যান্টের তাপ দক্ষতা উন্নত করতে পাওয়ার স্টেশন, লোকোমোটিভস এবং মেরিন বয়লারগুলিতে সাধারণত ইনস্টল করা হয়।

সুপার হিটার ধরণ:
র‌্যাডিয়েন্ট সুপার হিটার: এটি প্রথম দিকের সুপার হিটার এবং এটি সরাসরি নলক বা আগুন থেকে রক্ষা করার জন্য জলের টিউবের তীরে বা পিছনে অবস্থিত।
প্যারামিটারগুলি যা সংশ্লেষকে বাড়িয়ে তোলে

ক।জ্বালানী এবং বায়ু প্রবাহ বৃদ্ধি (দহন গ্যাস প্রবাহ)
খ।বাষ্পের গণ প্রবাহের হার বৃদ্ধি করা

বিকিরণ মূলত ফ্লেম তাপমাত্রার উপর নির্ভরশীল।বাষ্প প্রবাহের হার বাড়ার ফলে প্রস্থান তাপমাত্রা কম হয়ে যায়।
উজ্জ্বল সুপার হিটার
এগুলিকে তাপ উত্সের সংস্পর্শে রেখে দেওয়া হয় যার ধাতব তাপমাত্রার উন্নতি প্রয়োজন।

উজ্জ্বল এবং কনভেটিভ সুপার হিটার এবং রিহারারগুলি উচ্চ তাপমাত্রা বাষ্পের জন্য ব্যবহৃত হয়।
বয়লারে উচ্চ তাপমাত্রার উজ্জ্বল বাষ্প সুপার হিটারের আনুষাঙ্গিক

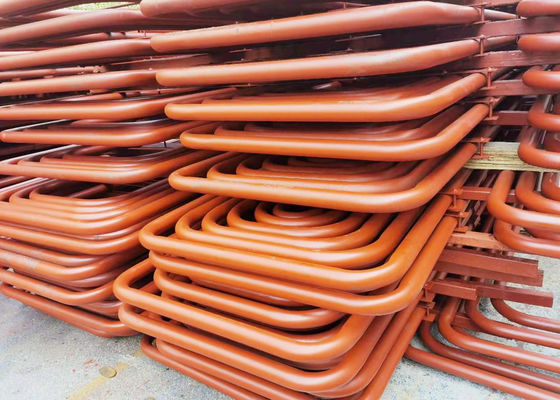

এটি সাপের মতো টিউবগুলি (কার্বন ইস্পাত, মিশ্র ইস্পাত বা তাপ-প্রতিরোধী ইস্পাত ইত্যাদি) এবং সংগ্রহ বাক্স এবং অন্যান্য সহায়ক উপাদান দিয়ে তৈরি।টিউবগুলিতে সাধারণত ব্যবহারকারীর প্রয়োজন অনুসারে .32, φ38, φ42 বা অন্যান্য ধরণের স্পেসিফিকেশন থাকে।

রিহেটার
তারা সুপার হিটার হিসাবে বুদ্ধিমান কিন্তু তাদের প্রস্থান তাপমাত্রা সুপার হিটারের তুলনায় কিছুটা কম এবং সুপারার হিটারের তুলনায় তাদের চাপ 20% -25% কম হওয়ায় তারা কম মানের উপাদানগুলির মিশ্রণ দাঁড়াতে পারে।

প্রয়োগ:
বাষ্প সুপার হিটারটি ঘন নলকূপের কয়েল সমন্বিত থাকে এবং প্রচ্ছদ 450ºC-1000ºC অধীনে ফ্লুতে স্থাপন করা হয়।
10 এমপিএরও বেশি পাওয়ার প্লান্টের বয়লার ক্ষমতার জন্য সাধারণত প্ল্যাটেন্ট এবং কয়েলড সুপারহিটর গ্রহণ করা হয়।

সুপারহিটার এবং রিহীটারের পার্থক্য কী?
