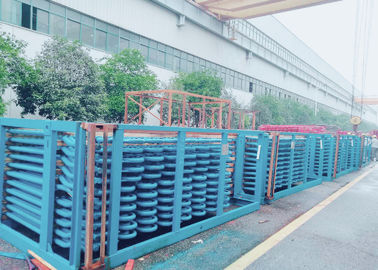

বয়লারের জন্য এএসএমই স্ট্যান্ডার্ড কার্বন স্টিল বয়লার সুপারহিটার টিউব কয়েল

পাওয়ার স্টেশনটিতে বয়লার সিস্টেমের হিট এক্সচেঞ্জারের জন্য কার্বন ইস্পাত সুপারহিটার টিউব কয়েল

বিশদ

বড় বিদ্যুৎ কেন্দ্রগুলির বয়লারগুলির জন্য সুপার হিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশগুলি রয়েছে, বৃহত্তর প্রসারিতভাবে তারা বয়লারগুলির সুরক্ষা এবং অর্থনীতিকে সবিস্তারে পরিণত করেছে।সুপার হিটার হিটিং পৃষ্ঠগুলি হ'ল সংশ্লেষিত তাপমাত্রা থেকে রেটেড সুপারহিট তাপমাত্রায় মূল বাষ্পকে উত্তাপ দেয় এবং রিহিটারগুলি হিটিং পৃষ্ঠগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপের সিলিন্ডার থেকে নির্দিষ্ট তাপমাত্রায় এক্সস্টকে উত্তাপ দেয় hen যখন বয়লার লোডের মতো চলমান অবস্থায়, কয়লার ধরণের পরিবর্তন হয়, এটি আউটলেট তাপমাত্রা -10- + 5 ডিগ্রি রেটিং স্তরে নিশ্চিত করার জন্য তাদের সামঞ্জস্য করে।

বিদ্যুৎ কেন্দ্রগুলিতে বড় বয়লারগুলির জন্য, সুপার হিটার এবং রিহটারগুলি মোট উত্তাপ পৃষ্ঠের বৃহত অনুপাত হিসাবে বিবেচনা করে, সেগুলি এমন জায়গায় সাজানো হবে যেখানে ধূমপান বেশি তাপমাত্রা সহ withবিদ্যুৎ কেন্দ্রগুলিতে তাপ সঞ্চালনের দক্ষতা উন্নত করার জন্য ধীরে ধীরে মূল পরামিতিগুলি বাষ্পের উন্নতি করা দরকার, বাষ্পচাপের বর্ধনের জন্য সুপারহিট বাষ্পের জন্য তাপমাত্রার সাথে সম্পর্কিত বৃদ্ধি প্রয়োজন, বা বাষ্প টারবাইনের বৃহত পর্যায়ে নিষ্কাশনের আর্দ্রতা হবে খুব বেশি, যা এর সুরক্ষাকে প্রভাবিত করবে।সুতরাং, সুপারহিটার এবং রিহেটরগুলির মধ্য দিয়ে প্রবাহিত বাষ্প উচ্চ তাপমাত্রা বাষ্প, তাদের তাপ স্থানান্তর কার্যকারিতা বেশ খারাপ, যা নির্ধারণ করে যে সুপারহিটার এবং রিহীটারগুলির নল প্রাচীরের তাপমাত্রা বেশি।

সুপারহিটার এবং রিহিটরের কার্যকারিতা:

তাপ দক্ষতা উন্নত করতে, সুপারহিট বাষ্পের চাপকে সুপারহিট চাপ থেকে সাবক্রিটিকাল এবং সুপারক্রিটিকাল চাপে বাড়ানো হয়েছে।তবে ধাতব কর্মক্ষমতা দ্বারা সীমাবদ্ধ, সুপারহিটার এবং রিহিটগুলির বাষ্প তাপমাত্রা 540-555 ডিগ্রির মধ্যে রাখা হয়।

কারণ সুপারহিটার এবং রিহেটরের টিউবগুলির মাধ্যমে প্রবাহটি উচ্চ তাপমাত্রা বাষ্প হয়, নল প্রাচীরের বাষ্পের উত্তেজনাপূর্ণ তাপ প্রকাশের স্থানান্তর সহগ যথেষ্ট ছোট, এবং তাপ স্থানান্তর কর্মক্ষমতা দুর্বল, নল প্রাচীরের বাষ্পের শীতলতা ক্ষমতা কম capacityএদিকে, তাপ স্থানান্তরকে বৈষম্যগত তাপমাত্রার পার্থক্য নিশ্চিত করার জন্য, সাধারণত ধূমপানের তাপমাত্রা বেশি এমন অঞ্চলে সুপারহিটার এবং রিহিটারগুলি স্থাপন করা হয়, এবং নল প্রাচীরের তাদের কাজের তাপমাত্রা বরং বেশি থাকে, সুতরাং সুপারহিটার এবং রিহিটরের কাজের পরিবেশটি বেশ খারাপ।বিশেষত পুনর্নবীকরণকারীদের জন্য, গরম করা বাষ্পচাপের চাপ কম, এবং শীতল নলগুলিতে তাদের ক্ষমতা আরও খারাপ, সুতরাং নল ধাতু দীর্ঘমেয়াদে কীভাবে নিরাপদভাবে কাজ করা যায় তা নিশ্চিত করার বিষয়টি যখন সুপার হিটার এবং রিহিটারগুলির নকশা এবং পরিচালনা করার বিষয়টি আসে তখন এটি একটি গুরুত্বপূর্ণ বিষয়।ডায়াগ্রাম 4-1 বয়লারগুলিতে ব্যবহৃত সাধারণ ধাতুর জন্য অনুমোদিত তাপমাত্রার উপরের সীমাটি তালিকাভুক্ত করে।উচ্চতর স্তরের অ্যালো স্টিলের ব্যবহার এড়াতে, যখন সুপার হিটার এবং রিহিটারগুলির নকশার কথা আসে, ব্যবহৃত নল ধাতু কাজ করার সময় তাপমাত্রার সীমাটির প্রায় কাছাকাছি থাকে।এবার, যদি 10-20 ডিগ্রি তাপমাত্রার উত্থান হয়, যা গ্রহণযোগ্য চাপকেও অনেকটা হ্রাস করে।অতএব, নীচের দিকগুলিতে সুপারহিটার এবং রিহীটারগুলির নকশা এবং চালনার জন্য মনোযোগ দেওয়া উচিত:

1. চালানোর সময় বাষ্পের তাপমাত্রা স্থিতিশীল হওয়া নিশ্চিত করুন।বাষ্প তাপমাত্রার তারতম্যটি + 5- 5-10 ডিগ্রির বেশি হবে না বলে মনে করা হয়;

২. রেট বাষ্পের তাপমাত্রা বজায় রাখার জন্য যখন অপারেশন শর্তগুলি কিছুটা পরিবর্তিত হয় তখন সুপারহিটার এবং রিহটারগুলির জন্য তাপমাত্রা সামঞ্জস্য করার জন্য নির্ভরযোগ্য পদ্ধতির প্রয়োজন।

৩. সমান্তরাল টিউবগুলির মধ্যে তাপীয় বিচ্যুতি হ্রাস করতে।
