উৎপত্তি স্থল: | জিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HDB |
সাক্ষ্যদান: | ISO9001 , SGS , TUV , ASME , EN |
মডেল নম্বার: | বয়লার ম্যানিফোল্ড শিরোনাম |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
পরিশোধের শর্ত: | এল / সি, টি / টি |
শর্ত: | নতুন | কাজ তাপমাত্রা: | 445 ডিগ্রি |
---|---|---|---|
আদর্শ: | আল্ট্রা সুপার সমালোচক | উপাদান: | 15CrMoG / 12Cr1MoVG |
ই এম: | হ্যাঁ | রঙ: | কাস্টমাইজড |
লক্ষণীয় করা: | বয়লার শিরোনাম বহুগুণ,শিরোনাম এবং বহুগুণ |

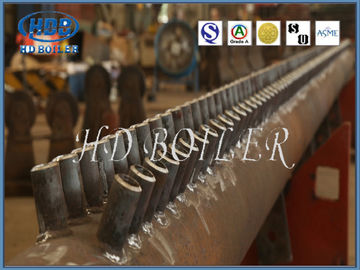

হেডারের সংক্ষিপ্ত বিবরণ
বয়লার দক্ষতা উন্নত করার জন্য, বয়লারগুলি ধীরে ধীরে নলাকার বয়লারে বিকশিত হয় যাতে তাপ স্থানান্তর এলাকা বৃদ্ধি পায়।পাত্রের পানি পাত্রের ব্যারেল থেকে নিচের বাক্সে নিচের দিকে টিউবের মাধ্যমে প্রবাহিত হয় এবং বক্স বডি দ্বারা প্রতিটি টিউব বান্ডেলে বিতরণ করা হয়।এই টিউব বান্ডিলের জল ক্রমাগত তাপ শক্তি শোষণ করে এবং উপরের বক্স বডিতে সংগ্রহ করে এবং তারপর পাত্রের ব্যারেলে প্রবাহিত হয়।আমরা উপরের এবং নিম্ন বক্স বডি হেডার বলি।হেডার বয়লারের একটি গুরুত্বপূর্ণ অংশ, যা উপরের হেডার এবং লোয়ার হেডারে বিভক্ত।
প্রধান কাজ হল হেডিং এর মাধ্যমে কাজ করা তরল বা অন্যান্য পাইপলাইনে কাজের তরল পুনরায় বিতরণ করা।অর্থাৎ, কাজের তরল সংগ্রহ, মিশ্রণ এবং বিতরণ করা, যাতে নিশ্চিত করা যায় যে কাজের তরল সমানভাবে বিতরণ এবং উত্তপ্ত হয়।লোয়ার হেডার, যাকে কোক-প্রুফ বক্সও বলা হয়, এটি ঝাঁকের উভয় পাশে অবস্থিত এবং সরাসরি জ্বলন্ত কয়লা সীমের সাথে যোগাযোগ করে।এর কাজ হল পাশের দেয়ালের সাথে বন্ধন না করে কোকিং স্ল্যাগ ঠান্ডা করা।
প্রকার
এর অবস্থান অনুযায়ী, আপার হেডার এবং লোয়ার হেডার বা ইনলেট হেডার এবং আউটলেট হেডার আছে।সংগৃহীত বান্ডিলগুলির প্রকার অনুযায়ী, সেগুলিকে ওয়াটার ওয়াল হেডার, সুপার হিটার হেডার, ইকোনোমাইজার হেডার ইত্যাদিতে ভাগ করা যায়।
কার্যাদি
হেডার হল বয়লারের কার্যকরী পদার্থের মিশ্রণ এবং কাজের পদার্থের অভিন্ন তাপ নিশ্চিত করার জন্য একটি পাইপ ফিটিং।সাধারণত শিল্প বয়লারের চুল্লি প্রাচীর টিউবের সারি (জল-শীতল দেয়াল) দ্বারা গঠিত হয়, কিন্তু বয়লারের আকার বিশাল, এবং গঠন জটিল।এটি গ্যারান্টি দিতে পারে না যে সমস্ত টিউবে কাজকারী পদার্থ একই তাপ শোষণ করে।বিভিন্ন অংশে তাপ শোষণের অনেক পার্থক্য রয়েছে।শিরোলেখগুলি ইনস্টল করতে পারে প্রতিটি টিউবে কাজকারী পদার্থটি এখানে একত্রিত হতে পারে এবং প্রতিটি পাইপের পরবর্তী স্তরে বিতরণ করতে পারে যাতে তাপ বিচ্যুতি হ্রাস পায় যাতে তাপ শোষণ, কার্যকরী তরল প্রবাহ এবং কুলিং এবং বয়লারের তাপ দক্ষতা অপ্টিমাইজ করা হয় এবং উন্নত;উপরন্তু, বয়লারের উপরের, মধ্য এবং নিচের অংশে পাইপের আকার, সংখ্যা এবং বিন্যাস ভিন্ন।কাজকারী পদার্থের মসৃণ প্রবাহ নিশ্চিত করার জন্য প্রতিটি বিভাগকে সংযুক্ত করার জন্য হেডার দায়ী।
হেডার তৈরির প্রক্রিয়া
কাঠামো এবং উপাদান
সব ধরনের বা বয়লারের গ্রেডে, হেডারের কাঠামো মূলত একই রকম, বেশিরভাগই ব্যারেল, এন্ড ক্যাপ, বড় এবং ছোট পাইপের জয়েন্ট, টিজ, কনুই, আনুষাঙ্গিক (প্রি-ওয়েল্ডেড পার্টস বা কান উত্তোলন) এবং অন্যান্য অংশ নিয়ে গঠিত।হেডারের সাধারণ গঠন চিত্র 1 এ দেখানো হয়েছে।
পাওয়ার স্টেশন বয়লারে হেডার ব্যারেলের ব্যাস পরিসীমা সাধারণত 89 মিমি থেকে 914 মিমি, প্রাচীরের বেধ পরিসীমা 7 মিমি থেকে 150 মিমি এবং সর্বোচ্চ।দৈর্ঘ্য 23000 মিমি।হেডার কার্বন ইস্পাত (যেমন 20G, SA-106B, SA-106C), কম খাদ তাপ-প্রতিরোধী ইস্পাত (যেমন 15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22), মাঝারি খাদ তাপ-প্রতিরোধী ইস্পাত (যেমন SA-335P91), এবং অতি-সুপার সমালোচনামূলক বয়লার SA-334P122, SA-335P92, ইত্যাদি ব্যবহার করে। , CO2 গ্যাস শিল্ড ওয়েল্ডিং মেশিন, পাইপ বেন্ডার, হাইড্রোলিক প্রেস, হিট ট্রিটমেন্ট ফার্নেস এবং প্লঞ্জার হাইড্রোলিক পাম্প ইত্যাদি।
শ্রেণিবিন্যাস
উপাদান | কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টিল। |
দৈর্ঘ্য | পোশাক প্রয়োজনীয়তা অনুযায়ী। |
তাপমাত্রা সীমা | 300 ℃ ~ 1500 ℃ |
ব্যাস (OD) | 76 মিমি ~ 914 মিমি |
শংসাপত্র
