উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ISO9001,ASME,Grade A,SGS,EN |
মডেল নম্বার: | বয়লার ফিন্ড টিউব |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | আয়রন ফ্রেম প্যাকিং |
ডেলিভারি সময়: | 30 - 60 দিন |
পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
যোগানের ক্ষমতা: | মাসে 500 টন |
শর্ত: | নতুন | গঠন: | জল নল |
---|---|---|---|
জ্বালানি: | বায়োমাস, কয়লা-ফায়ার | চাপ: | নিম্ন / উচ্চ চাপ |
অ্যাপ্লিকেশনগুলির ব্যাপ্তি: | বিদ্যুৎ কেন্দ্র, শিল্প | সবিস্তার বিবরণী: | কাস্টমাইজড |
উত্পাদন স্তর: | একটি | পৃষ্ঠের চিকিত্সা: | আঁকা |
লক্ষণীয় করা: | সর্পিল ফিন টিউব,হিট এক্সচেঞ্জার ফিন টিউব |

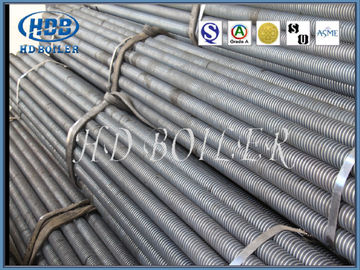

পাওয়ার স্টেশন প্ল্যান্ট বয়লার ফিন টিউব ইকোনোমাইজার পার্টস ইউটিলিটি, লং লাইফের জন্য
তাপ বিনিময় দক্ষতা উন্নত করতে এবং পৃষ্ঠের তাপ স্থানান্তর প্রসারিত করার জন্য, এইচ-টাইপ ফিন্ড টিউবগুলি সাম্প্রতিক বছরগুলিতে বয়লার এবং বর্জ্য তাপ পুনরুদ্ধারে ব্যাপকভাবে ব্যবহৃত হয়েছে।এইচ-টাইপ ফিন্ড টিউবগুলি মূলত আয়তক্ষেত্রাকার ফিন্ড টিউব থেকে উদ্ভূত হয়।পাখনা পৃষ্ঠে তাদের অনন্য খাঁজ কাঠামোর কারণে, এইচ-টাইপ ফিন্ড টিউবগুলির চমৎকার পরিধান-বিরোধী এবং ফাউলিং-বিরোধী কর্মক্ষমতা রয়েছে।
কাঠামো
আমাদের পণ্যগুলি আমাদের গ্রাহকদের চাহিদা এবং পরিস্থিতি অনুযায়ী সংশোধন করা যেতে পারে। উচ্চ তাপ স্থানান্তর দক্ষতা, তারা ফ্লু গ্যাস প্রতিরোধের আছে এবং একটি ছোট জায়গার জন্য ডিজাইন করা হয়েছে।
সুবিধাদি
1. চমৎকার পরিধান প্রতিরোধের
পরিধান মূলত পাইপের উপর ধূসর কণার প্রভাব এবং কাটার প্রভাবের কারণে।30 ডিগ্রি স্তরে পরিধানটি পাইপের চারপাশে সবচেয়ে গুরুতর।যখন S1/d = S2/d = 2, এখানে পরিধানের পরিমাণ গড় মানের 3 গুণ।
বায়ু প্রবাহের দিক পরিবর্তনের কারণে, দ্বিতীয় সারিতে সবচেয়ে গুরুতর পরিধান রয়েছে।যখন S1/d = S2/d = 2, দ্বিতীয় সারি প্রথম সারির পরিধানের চেয়ে দ্বিগুণ এবং পরবর্তী সারির পরিধান সাধারণত প্রথম সারির তুলনায় 30% থেকে 40% বেশি।
প্রথম সারির বিন্যাসটি ক্রমের প্রথম সারির বিন্যাসের সমান।
পাইপের ঘর্ষণ গতি ফ্লু গ্যাসের বেগ KV3.33 এর অ-অভিন্নতা সহগের সাথে সরাসরি সমানুপাতিক, এবং ফ্লাই অ্যাশ ঘনত্বের কু-এর অভিন্নতা সহগের সরাসরি আনুপাতিক।
এইচ-শেপ ফিন্ড টিউব ইকোনোমাইজার ক্রমানুসারে সাজানো।H- আকৃতির পাখনা স্থানটিকে কয়েকটি ছোট এলাকায় বিভক্ত করে এবং বায়ুপ্রবাহে অভিন্ন প্রবাহ প্রভাব ফেলে।অপটিক্যাল টিউব ইকোনোমাইজার, স্পাইরাল ফিন ইকোনোমাইজার এবং লংগিটুডিনাল ফিন ইকোনোমাইজারের সাথে স্তম্ভিত বিন্যাসের তুলনায়, পরিধানের জীবন অন্যান্য অবস্থার মধ্যে 3-4 গুণ বেশি।
ফ্লু গ্যাস সাইড ড্যাম্পার বাঁকানো অংশকে রক্ষা করে।
2. ধুলো জমে যাওয়া কম
পাইপের পিছনে এবং বাতাসের দিকে ছাই তৈরি হয়। বিশৃঙ্খলা দ্বারা পাইপটি ছিঁড়ে ফেলা সহজ, এবং পিছনে কম ধুলো জমে থাকে। ক্রম অনুসারে পাইপের বিন্যাসের কারণে, বায়ু প্রবাহ ফ্লাশ করা সহজ নয় পাইপের পিছনে, ভুল কলামের তুলনায় ক্রম অনুসারে পাইপ বিন্যাসে বেশি ছাই জমা হয়।
এইচ-টাইপ পাখনা পাইপের উভয় পাশে dedালাই করা হয়, যা ছাই জমা করে না, যখন বায়ু প্রবাহ সোজা প্রবাহিত হয়, বায়ু প্রবাহের দিক পরিবর্তন হয় না, এবং পাখনা ছাই জমা করে না।
এইচ-টাইপ পাখনার মাঝখানে 4-10 ফাঁক রেখে দেওয়া হয়, যা বায়ু প্রবাহকে ধুলো জমে পাইপ ফিন ঝাড়তে নির্দেশ করে।
পাখনার সর্পিল কোণ প্রবাহের দিক নির্দেশনা দেয়, ফিন টিউবের ছাই জমা আরও গুরুতর, এবং অর্থনীতিবিদ যা আলগা ছাই তৈরি করে না তা ব্যবহার করা যায় না। , যখন সর্পিল পাখনা গুরুতর।
অনুদৈর্ঘ্য পাখনা নলটি পাখনা বরাবর বায়ু প্রবাহ দ্বারা গঠিত হয় কারণ পাখনা জমে থাকা ছাইয়ের পৃষ্ঠ এবং পিছনে dedালাই করা হয়। কিছু এলাকা ধুলো জমে যাওয়ার প্রবণতা
এইচ-আকৃতির পাখনা, যা উভয় পাশে একটি সোজা চ্যানেল গঠন করে, সর্বোত্তম ফুঁ দেওয়ার প্রভাব রয়েছে।
3. কমপ্যাক্ট স্পেস এবং কম খরচে
পাইপ সেটটি অনেক কমপ্যাক্ট এবং লেজের ধোঁয়ার উচ্চতা কমিয়ে দেয়।
মোট ওজন ব্যাপকভাবে হ্রাস পায় এবং সাসপেনশন সিস্টেমের লোড হ্রাস পায়।
অর্থনীতিবিদ এবং অবিচ্ছেদ্য বয়লারের খরচ কমানো।
4. ধোঁয়া পার্শ্বীয় প্রতিরোধের হ্রাস
প্ররোচিত ফ্যানের অপারেটিং এবং বিনিয়োগ খরচ কমানো।
5. dingালাই যৌথ হ্রাস এবং নির্ভরযোগ্যতা উন্নত।
প্রযুক্তিগত পরামিতি
আইটেম | বেস টিউব ওডি (মিমি) |
বেস টিউব বেধ (মিমি) | ফিন উচ্চতা (মিমি) | ফিন বেধ (মিমি) | ফিন পিচ (মিমি) |
পরিসীমা | 25.4 মিমি ~ 1600 মিমি | 2.5 মিমি 40 মিমি | 0.5 মিমি ~ 20.0 মিমি | 0.5 মিমি ~ 3.0 মিমি | 5 মিমি ~ 25.4 মিমি |
উপাদান | কার্বন ইস্পাত, মিশ্র ইস্পাত, স্টেইনলেস স্টিল | ||||
দৈর্ঘ্য | 0 <L≤ 12000 |
পণ্য | এইচ-ফিন টিউব |
বেস পাইপ | Dedালাই বা বিজোড় |
উপাদান | কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টিল, অ লৌহঘটিত খাদ এবং নিকেল খাদ। |
আবেদন | এইচ অর্থনীতিবিদ, এইচ বাষ্পীভবন, এইচ সুপারহিটার, এইচ এয়ার হিটার এবং ইত্যাদি |
