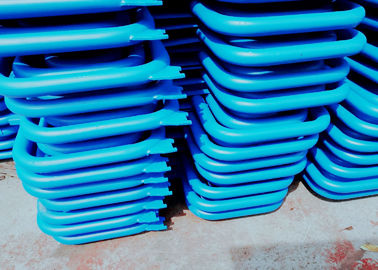

এলোয় ইস্পাত সুপারহিটার এবং প্রাকৃতিক সংবহন সহ পালভারাইজড কয়লা বয়লারগুলির রিহীটার

বড় বিদ্যুৎ কেন্দ্রের বয়লারগুলির জন্য সুপার হিটার এবং রিহিটারগুলি প্রয়োজনীয় অংশ, একটি বৃহত প্রসারিত পর্যন্ত, তারা বয়লারগুলির সুরক্ষা এবং অর্থনীতিতে প্রভাবিত করেছে।সুপার হিটার হিটিং পৃষ্ঠগুলি হ'ল সংশ্লেষিত তাপমাত্রা থেকে রেটেড সুপারহিট তাপমাত্রায় মূল বাষ্পকে উত্তাপ দেয় এবং রিহিটারগুলি হিটিং পৃষ্ঠগুলি হ'ল বাষ্প টারবাইন উচ্চ চাপের সিলিন্ডার থেকে নির্দিষ্ট তাপমাত্রায় এক্সস্টকে উত্তাপ দেয় hen যখন বয়লার লোডের মতো চলমান অবস্থায়, কয়লার ধরণের পরিবর্তন হয়, এটি আউটলেট তাপমাত্রা -10- + 5 ডিগ্রি রেটিং স্তরে নিশ্চিত করার জন্য তাদের সামঞ্জস্য করে।

বিশদ

• সুপারহিট সামগ্রিক দক্ষতা বাড়ায় পাশাপাশি টারবাইনের শেষ পর্যায়ে খুব বেশি ঘনীভবন এড়ায় যা ফলক ক্ষয়কে এড়িয়ে চলে।

• চুল্লি থেকে জ্বলন গ্যাসের উত্তাপটি বাষ্প থেকে আর্দ্রতা অপসারণ এবং বাষ্পকে উত্তপ্ত করতে ব্যবহৃত হয়।

• সুপার হিটারের ইউএসলি এক বা একাধিক রিটার্ন বেন্ডের সাথে সমান্তরালভাবে বেশ কয়েকটি টিউব সার্কিট থাকে যা হেডারের মধ্যে সংযুক্ত থাকে।

• উষ্ণ গ্যাসগুলি থেকে surperheatre মধ্যে বাষ্পে তাপ উচ্চ তাপমাত্রায় স্থানান্তরিত হয়।

• অতএব নল প্রাচীরের টেম্পারেস্টিং হ্রাস করার জন্য সুপারহিটরের প্রোমারি বিভাগটি সমান্তরাল প্রবাহে পাল্টা প্রবাহ এবং দ্বিতীয় বিভাগে সজ্জিত করা হয়।

কাজের বৈশিষ্ট্য

টিo তাপ দক্ষতা উন্নত করুন, সুপারহিট বাষ্পের চাপকে সুপারহিট চাপ থেকে সাবক্রিটিকাল এবং সুপারক্রিটিকাল চাপে বাড়ানো হয়েছে।তবে ধাতব কর্মক্ষমতা দ্বারা সীমাবদ্ধ, সুপারহিটার এবং রিহিটগুলির বাষ্প তাপমাত্রা 540-555 ডিগ্রির মধ্যে রাখা হয়।

কারণ সুপারহিটার এবং রিহেটরের টিউবগুলির মাধ্যমে প্রবাহটি উচ্চ তাপমাত্রা বাষ্প হয়, নল প্রাচীরের বাষ্পের উত্তেজনাপূর্ণ তাপ প্রকাশের স্থানান্তর সহগ যথেষ্ট ছোট, এবং তাপ স্থানান্তর কর্মক্ষমতা দুর্বল, নল প্রাচীরের বাষ্পের শীতলতা ক্ষমতা কম capacityএদিকে, তাপ স্থানান্তরকে বৈষম্যগত তাপমাত্রার পার্থক্য নিশ্চিত করার জন্য, সাধারণত ধূমপানের তাপমাত্রা বেশি এমন অঞ্চলে সুপারহিটার এবং রিহিটারগুলি স্থাপন করা হয়, এবং নল প্রাচীরের তাদের কাজের তাপমাত্রা বরং বেশি থাকে, সুতরাং সুপারহিটার এবং রিহিটরের কাজের পরিবেশটি বেশ খারাপ।বিশেষত পুনর্নবীকরণকারীদের জন্য, গরম করা বাষ্পচাপের চাপ কম, এবং শীতল নলগুলিতে তাদের ক্ষমতা আরও খারাপ, সুতরাং নল ধাতু দীর্ঘমেয়াদে কীভাবে নিরাপদভাবে কাজ করা যায় তা নিশ্চিত করার বিষয়টি যখন সুপার হিটার এবং রিহিটারগুলির নকশা এবং পরিচালনা করার বিষয়টি আসে তখন এটি একটি গুরুত্বপূর্ণ বিষয়।ডায়াগ্রাম 4-1 বয়লারগুলিতে ব্যবহৃত সাধারণ ধাতুর জন্য অনুমোদিত তাপমাত্রার উপরের সীমাটি তালিকাভুক্ত করে।উচ্চতর স্তরের অ্যালো স্টিলের ব্যবহার এড়াতে, যখন সুপার হিটার এবং রিহিটারগুলির নকশার কথা আসে, ব্যবহৃত নল ধাতু কাজ করার সময় তাপমাত্রার সীমাটির প্রায় কাছাকাছি থাকে।এবার, যদি 10-20 ডিগ্রি তাপমাত্রার উত্থান হয়, যা গ্রহণযোগ্য চাপকেও অনেকটা হ্রাস করে।অতএব, নীচের দিকগুলিতে সুপারহিটার এবং রিহীটারগুলির নকশা এবং চালনার জন্য মনোযোগ দেওয়া উচিত:

1. চালানোর সময় বাষ্প স্বভাব স্থিতিশীল করতে নিশ্চিত করুন।বাষ্প তাপমাত্রার তারতম্যটি + 5--10 ডিগ্রির বেশি হবে না বলে মনে করা হয়;

২. রেট বাষ্পের তাপমাত্রা বজায় রাখার জন্য যখন অপারেশন শর্তগুলি কিছুটা পরিবর্তিত হয় তখন সুপারহিটার এবং রিহটারগুলির জন্য তাপমাত্রা সামঞ্জস্য করার জন্য নির্ভরযোগ্য পদ্ধতির প্রয়োজন।

৩. সমান্তরাল টিউবগুলির মধ্যে তাপীয় বিচ্যুতি হ্রাস করতে।

রিহিটরের ইনলেট স্টিম হ'ল স্টিম টারবাইন হাই প্রেসার সিলিন্ডারের আউটলেট স্টিম, এর চাপ মূল বাষ্পের প্রায় 20%, যার তাপমাত্রা সংশ্লেষিত তাপমাত্রার চেয়ে কিছুটা বেশি, এবং এইভাবে বাষ্প এবং তাপ উভয় খরচ বাড়িয়ে তোলে।উদাহরণস্বরূপ, পুনরায় গরমকরণ ব্যবস্থার প্রতিরোধ ক্ষমতা 1 কেজি / সেন্টিমিটার 2 দ্বারা বৃদ্ধি করা হয়, বাষ্প টারবাইনের বাষ্প খরচ 0.3% বৃদ্ধি পেয়েছে।রিহেটরগুলিতে বাষ্পের প্রবাহের প্রতিরোধ ক্ষমতা হ্রাস করতে এবং তাপীয় সিস্টেমের দক্ষতা উন্নত করতে, রিহটারগুলি সাধারণত ছোট ভর প্রবাহের হার প্রয়োগ করে, তবে এর মধ্যে এটি তাপীকরণের নল প্রাচীরের শীতল অবস্থার জন্য আরও খারাপ করে তোলে।অতএব, পুনরায় গরমকরণ সিস্টেমের ডিজাইনের প্রবাহ প্রতিরোধ ক্ষমতা হ্রাস করার জন্য সহজ প্রয়োজন।

প্রয়োগ

স্যাচুরেটেড বাষ্প গরম করার জন্য ব্যবহার করুন, বাষ্পের তাপমাত্রা 900 ডিগ্রি সে পর্যন্ত হতে পারে could

সুপার হিটার ক্যাপাসিটি বিদ্যুৎ উৎপাদন বাড়ানোর জন্য আপগ্রেড করে

আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা যেমন বাষ্প ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি প্রেরণ করুন আমরা সে অনুযায়ী নকশা করব।
