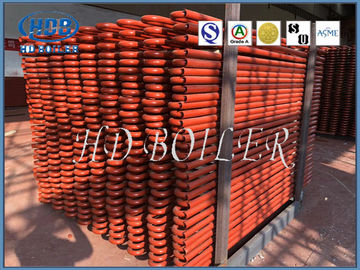

কয়লা ফায়ারড উচ্চ দক্ষ সুপারহিটার এবং রিহ্যাটার হিট এক্সচেঞ্জার সিন্ধুয়াল ব্যবহার

কয়লা ফায়ারড উচ্চ দক্ষ সুপারহিটার এবং রিহ্যাটার হিট এক্সচেঞ্জার সিন্ধুয়াল ব্যবহার

পণ্যের বর্ণনা

সুপার হিটার হ'ল বয়লারের অন্যতম গুরুত্বপূর্ণ অঙ্গ যা তাপ এক্সচেঞ্জের দক্ষতা উন্নত করে।

বয়লারে, সুপার হিটারের ভূমিকা হ'ল বিদ্যুৎকেন্দ্রের দক্ষতা উন্নত করতে সুপারহিট বাষ্পের একটি নির্দিষ্ট তাপমাত্রায় স্যাচুরেটেড বাষ্পকে উত্তপ্ত করা হয় I সংক্ষেপে, পুনরায় কারক তাপ বিদ্যুত কেন্দ্রের পুনর্ব্যবহার দক্ষতা উন্নত করে।

সুপারহিটর তার স্যাচুরেশন পয়েন্টের উপরে বাষ্পের তাপমাত্রা temperature

রিহিটারটি মূলত একটি সুপারহিটার যা টারবাইনটির উচ্চ-চাপের স্তর থেকে বাষ্পকে অত্যধিক গরম করে তোলে। বিদ্যুৎ কেন্দ্রের চক্রের বৈদ্যুতিক দক্ষতা 40 শতাংশেরও বেশি বাড়ানো যেতে পারে e বৃহত বয়লারগুলিতে রিহিট পুনর্ব্যবহার করা হয় কারণ এটি কেবলমাত্র বৃহত বিদ্যুৎ কেন্দ্রগুলিতে অর্থনৈতিকভাবে কার্যকর able

বিশদ

সুপার হিটার

সাধারণত 30 ~ 60 মিমি। সর্বাধিক সাধারণ প্রবাহের সুপারহিট হ'ল সর্পেনটাইন টিউব t এটি আরও নিবিড় নল গ্রুপ রয়েছে, ফ্লু গ্যাসের তাপমাত্রার 450 ~ 1000 ℃ ফ্লুতে সাজান, উল্লম্ব এবং পার্শ্বীয় ক্ষয়ের ফ্লু গ্যাস mainly মূলত ফ্লু গ্যাস উত্তোলন দ্বারা পাইপগুলিতে তাপ স্থানান্তর করে, এবং কিছু তাপ রেডিয়েশনের দ্বারা শোষিত হয় plate আধা-বিকিরণ ধরণের সুপারহিটার The পূর্বের চুল্লি শিখা থেকে উজ্জ্বল তাপ শোষণ করে, যখন পরবর্তীটি কিছু সংশ্লেষন তাপ শোষণ করে 10 10 এমপিএর উপরে পাওয়ার স্টেশন বয়লারগুলিতে, পর্দার প্রকার এবং সর্পজাতীয় ধরণের সুপার হিটার উভয়ই সাধারণত তাপ শোষণ বাড়ানোর জন্য ব্যবহৃত হয় wall প্রাচীর চুল্লির অভ্যন্তরের প্রাচীরের উপর প্রয়োগ করা সুপারহিটরটি তেজস্বী সুপার হিটার, যা খুব কমই ব্যবহৃত হয় wallছবিটি বেশ কয়েকটি সুপারহিটারের ব্যবস্থা দেখায় super সুপারহিটর সহ ক্ষুদ্র ক্ষুদ্র শিল্প বয়লারগুলি কেবলমাত্র একক মঞ্চের সুপারহিটের সাথে প্রয়োজনীয়তাগুলি পূরণ করতে পারে।

রিহিটার

রিহিটার লেআউটটি সংবাহন, বিকিরণ এবং আধা-রেডিয়েশন সহ সুপারহিটার লেআউট অনুসরণ করে।

কনভেকশন রিহীটারের বিপরীত প্রবাহ, ডাউন স্ট্রিম প্রবাহ এবং মিশ্র প্রবাহ, একক কয়েল, ডাবল কয়েল, মাল্টি-কয়েল, সমান্তরাল এবং স্থির, উল্লম্ব এবং অনুভূমিক প্রকার, সামনের প্রাচীরের সমান্তরাল এবং সামনের প্রাচীরের সাথে লম্ব রয়েছে। কনভেকশন রিহিটারটি মূল রিহীটার is যা সংক্রমণ তাপ শোষণ করে।

রেডিয়েন্ট রিহীটার রিহিটার শোষণকারী ফার্নেস রেডিয়েশনকে বোঝায়।

সেমি-রেডিয়েন্ট রিহীটারগুলি (প্লেট সুপারহিটার) রিহিটারগুলি বোঝায় যা চুল্লি থেকে আরও বিকিরণ শোষণ করে (মোট উত্তাপের 1/2 এর বেশি)।

রিহ্যাটারের উপাদান নির্বাচনের নীতিটি সুপার হিটারের মতোই।যেহেতু গরম করা বাষ্পটি শীতল ক্ষমতাতে সুপারহিটারের তুলনায় নিকৃষ্ট, তাই নকশা প্রাচীরের তাপমাত্রা একই তাপমাত্রা স্তরের সুপারহিটরের তুলনায় সাধারণত বেশি থাকে high উপাদানসমূহ) example উদাহরণস্বরূপ, 12CllMoV, ইস্পাত 102, sa213-t91, sa213-tp304, sa213-tp347, ইত্যাদি
