| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HD BOILER |
| সাক্ষ্যদান: | ISO9001 , SGS , TUV , ASME , EN |
| মডেল নম্বার: | Economizer |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট / সেট 10 টন |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | সমুদ্রোপযোগী প্যাকিং |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল / সি, টি / টি |
| যোগানের ক্ষমতা: | মাসে 500 টন |
| উপাদান: | কার্বন ইস্পাত | আদর্শ: | বয়লার অংশ |
|---|---|---|---|
| গঠন: | আগুন / জল নল | জ্বালানি: | কয়লা / গ্যাস / তেল চালিত, জল তাপ |
| তাপ পরিবর্তনকারী: | ফিন টিউব | অ্যাপ্লিকেশনগুলির ব্যাপ্তি: | বিদ্যুৎ কেন্দ্র, শিল্প |
| শর্ত: | নতুন | সবিস্তার বিবরণী: | কাস্টমাইজড |
| লক্ষণীয় করা: | পাওয়ার প্লান্ট অর্থনীতিবিদ,বয়লার জন্য অর্থনীতিবিদ |
||

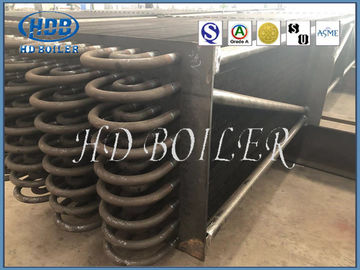

ইন্ডাস্ট্রিয়াল পাওয়ার স্টেশন বয়লার ইকোনোমাইজার হিট এক্সচেঞ্জ ফিন টিউব এএসএমই স্ট্যান্ডার্ড
পণ্য পরিচিতি
এইচডিবি গ্রেড একটি ইন্ডাস্ট্রিয়াল বয়লার স্পাইরাল ফিন্ড টিউব ইকোনোমাইজার হল হিট এক্সচেঞ্জার, যা বয়লার গরম চিমনি গ্যাস ক্যাপচার করতে ব্যবহৃত হয় "হারিয়ে যাওয়া বা অবশিষ্ট তাপ।" সস্তা এবং সূক্ষ্ম সর্পিল ফিন্ড টিউব ইকোনোমাইজার সাধারণত বর্জ্য তাপ বয়লার ফিড ওয়াটার বা রিটার্ন ওয়াটার লুপে স্থানান্তর করে, কিন্তু গার্হস্থ্য জল বা অন্যান্য প্রক্রিয়াকরণ তরল গরম করার জন্যও ব্যবহার করা যেতে পারে।
সাধারণত হারিয়ে যাওয়া তাপ ক্যাপচার করলে বয়লারের জ্বালানির সামগ্রিক চাহিদা কমতে পারে। কম জ্বালানি কম অর্থ এবং কম নিmissionসরণের সমান - কারণ বয়লার এখন উচ্চ দক্ষতায় কাজ করে। এটা সম্ভব কারণ বয়লার ফিড বা ফেরত জল অর্থনীতিবিদ দ্বারা preheated হয়, তাই বয়লারের প্রধান হিটিং লুপকে প্রদত্ত বাষ্প বা গরম পানির আউটপুট উৎপাদনের জন্য পর্যাপ্ত তাপ প্রদানের প্রয়োজন হয় না।
আবার, জ্বালানি সাশ্রয়ের ফলাফল হল সর্পিল ফিন্ড টিউব বয়লার অর্থনীতিবিদ বয়লার দ্বারা নির্গত ফ্লু গ্যাস থেকে তাপ বের করে বয়লারের দক্ষতা উন্নত করে।
বস্তু রচনা
এটি সর্পিল ফিন্ড টিউব, ইনলেট হেডার, আউটলেট হেডার, কনুই এবং অন্যান্য সহায়ক উপাদান দিয়ে তৈরি।
কাঠামোগত ব্যবস্থা
সর্পিল finned টিউব ইন লাইন বিন্যাস বা স্তব্ধ লেআউট, পাইপ মধ্যে জল।
স্পেসিফিকেশন
| বর্ণনা | বয়লার অর্থনীতিবিদ |
| উপাদান | খাদ ইস্পাত, কার্বন ইস্পাত, SA210C, SA213T22, ইত্যাদি |
| উপাদান মান | ASTM, EN বা ISO ইত্যাদি |
| মাত্রা | কাস্টমাইজেশন |
| ওজন |
ন্যূনতম: 10 টন সর্বোচ্চ: 1000 টন |
| গলানোর প্রক্রিয়া: | EF + LF + VD |
| প্রক্রিয়া | উপাদান → ইনগট → হট/কোল্ড-রোলিং at হিট ট্রিটমেন্ট (নরমালাইজিং+ টেম্পারিং) → ইন্সপেকশন → রুক্ষ মেশিন → ইউটি → ২ য় হিট ট্রিটমেন্ট → ফিনিশিং মেশিন → ইন্সপেকশন |
| UT মান | ASTM A388 বা EN10228, ইত্যাদি |
প্রযুক্তিগত বিবরণ
উপাদান কাঠামো
একটি সর্পিল ফিন টিউব, ইনলেট এবং আউটলেটের হেডার, বেন্ড, ফ্রেম এবং অন্যান্য সহায়ক নিয়ে গঠিত।
কাঠামোর বিন্যাস
লাইন / স্তম্ভিত ব্যবস্থা।
ফাংশন
1. অর্থনীতিবিদ একটি বয়লার মত একটি বাষ্প উত্পাদন সিস্টেম।যখন ইঞ্জিন সিলিন্ডার থেকে নিষ্কাশন ভালভের মাধ্যমে নিষ্কাশন গ্যাস নির্গত হয় তখন জল গরম করে বাষ্প তৈরির জন্য বয়লারের কাছে যায়।
2. সেই গ্যাসের পরে এটি অর্থনীতিবিদ এর মাধ্যমে যায় অবশিষ্ট নিষ্কাশন গ্যাস তাপমাত্রা অর্থনীতিবিদ মধ্যে জল উত্তপ্ত হয়।এটি বাষ্প তৈরি করতে সাহায্য করে, এবং এটি দক্ষতা উন্নত করে এবং জ্বালানি খরচ বাঁচায়
3. একজন অর্থনীতিবিদ বয়লার নিষ্কাশন থেকে বর্জ্য তাপ ব্যবহার করে, যা অন্যথায় বায়ুমণ্ডলে (অধিকাংশ ক্ষেত্রে) ফিডের পানিকে বয়লারে প্রিহিট করতে পারে।
উত্পাদন এবং গ্রহণযোগ্যতার মানদণ্ড
| । | JB/T6512 "একটি উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের welালাই সর্পিল ফিন টিউব উত্পাদন প্রযুক্তির শর্তাবলী সহ বয়লার" |
| । | HG/T3181 "উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের welালাই সর্পিল ফিন টিউব" |
| । | JB/T6511 "সর্পিল ফিন্ড টিউব পরীক্ষার প্রযুক্তিগত শর্ত।" |
| । | JB1611 "বয়লার টিউব ম্যান বক্স সমাবেশের অবস্থা" |
| । | JB/T1612 "বয়লার চাপ তৈরির শর্ত।" |
| । | JB16I3 "বয়লার চাপ অংশ dingালাই শর্ত।" |
পরীক্ষা
| ঘ | টিউবগুলির নির্ভুল ঠান্ডা বাঁকানোর জন্য সর্বশেষ ধরণের 'ইউ' নমন মেশিন ব্যবহার করা হয়। |
| 2 | স্টেইনলেস স্টিল সিমলেস এবং ওয়েল্ডেড সব ধরনের হিট এক্সচেঞ্জার, কনডেন্সার, ইকোনোমাইজার, বয়লার টিউবের জন্য বেন্ডিং করা হয়। |
| 3 | পরবর্তীতে 'ইউ' বাঁকানো টিউবগুলি হাইড্রো টেস্ট করা হয় এবং যদি চাপ চাওয়া হয় তবে উপশম হয়। |
| 4 | এছাড়াও মোক-আপ টুকরা বাঁক অংশে বেধ হ্রাস নির্ধারণের জন্য প্রস্তুত করা হয়। |
| 5 | বাঁক অংশে ছোপানো অনুপ্রবেশ পরীক্ষা করা হয় ফাটল, ত্রুটি বা কোন ধরনের ত্রুটি সনাক্ত করা। |
| 6 | ট্রানজিটের সময় কোনো ক্ষতি যাতে না হয় সেজন্য বিশেষ প্যাকিং দেওয়া হয়। |
