উৎপত্তি স্থল: | জাংজিয়াগাং, জিয়াংসু, চীন |
পরিচিতিমুলক নাম: | HD Boiler |
সাক্ষ্যদান: | ISO9001 , ASME , GradeA , SGS , EN ,TUV |
মডেল নম্বার: | কাস্টমাইজেশন |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট / সেট 10 টন |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড সিটেবল প্যাকেজ |
ডেলিভারি সময়: | 50-100days |
পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল / সি, টি / টি |
যোগানের ক্ষমতা: | 500 টন / মাস |
অবস্থা: | নতুন | টাইপ: | বয়লার Wter প্রাচীর টিউব |
---|---|---|---|
স্পেসিফিকেশন: | কাস্টমাইজড | এইচএস কোড: | 3215960855 |
অ্যাপ্লিকেশন পরিসীমা: | পাওয়ার স্টেশন, শিল্প | নাম: | ওয়াটার ওয়াল প্যানেল |
লক্ষণীয় করা: | বয়লার জল প্রাচীর প্যানেল,বয়লার জল প্রাচীর টিউব |

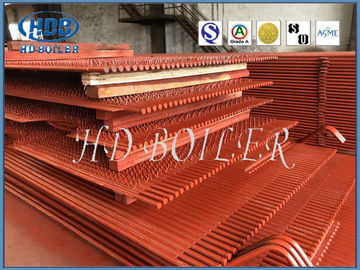

উচ্চ দক্ষ ASME স্ট্যান্ডার্ড বয়লার ওয়াটার ওয়াল প্যানেল, বয়লারে ওয়াটার ওয়াল টিউব
জল প্রাচীর প্যানেল বর্ণনা
সাধারণত ফার্নেস প্রাচীরের অভ্যন্তরীণ পৃষ্ঠে উল্লম্বভাবে স্থাপন করা হয়, এটি প্রধানত চুল্লিতে শিখা থেকে উজ্জ্বল তাপ এবং উচ্চ-তাপমাত্রার ফ্লু গ্যাস শোষণ করতে ব্যবহৃত হয়। এটি আধুনিক বয়লারের প্রধান ধরনের বাষ্পীভবন গরম করার পৃষ্ঠ এবং মৌলিক। বয়লারের জল সঞ্চালন লুপের অংশ। উভয় শীতল এবং প্রতিরক্ষামূলক চুল্লি প্রাচীর ভূমিকার কারণে, তাই নাম।
জল-শীতল দেয়ালগুলি মূলত গরম করার জন্য নয়, তবে চুল্লিকে ঠান্ডা করার জন্য ডিজাইন করা হয়েছিল যাতে এটি উচ্চ তাপমাত্রায় ক্ষতিগ্রস্ত না হয়। পরবর্তীতে, এটির ভাল তাপ বিনিময় ফাংশনের ফলে, ধীরে ধীরে ড্রামটিকে প্রধান গরম করার জন্য প্রতিস্থাপিত হয়। বয়লারের অংশ।
অনেকগুলি সমান্তরাল পাইপের সমন্বয়ে গঠিত একটি বাষ্পীভবন গরম করার পৃষ্ঠটি বয়লার ফার্নেসের ভিতরের দেওয়ালে সাজানো হয়৷ জলের প্রাচীরের ভূমিকা হল চুল্লিতে উচ্চ তাপমাত্রার শিখা বা ফ্লু গ্যাসের উজ্জ্বল তাপ শোষণ করা, বাষ্প বা গরম জল তৈরি করা৷ পাইপ, চুল্লির প্রাচীরের তাপমাত্রা হ্রাস করুন এবং চুল্লির প্রাচীরকে রক্ষা করুন। বড় ক্ষমতার বয়লারে, শিখার তাপমাত্রা খুব বেশি এবং তাপীয় বিকিরণ তীব্রতা খুব বেশি। বয়লারে 40 থেকে 50 শতাংশ বা তার বেশি থাকে। জলের প্রাচীর দ্বারা তাপ শোষিত হয়। কিছু ছোট ধারণক্ষমতার বয়লার বাদে, আধুনিক ওয়াটার টিউব বয়লার প্রধান বাষ্পীভবন গরম করার পৃষ্ঠ হিসাবে জল শীতলকারী দেয়াল ব্যবহার করে।
প্যারামিটার
নাম | ঝিল্লি জল প্যানেল |
উপাদান | কার্বন ইস্পাত, খাদ, স্টেইনলেস স্টীল |
টিউবের আকার | Φ38 - 76 মিমি, বা প্রয়োজন হিসাবে |
স্ট্যান্ডার্ড | ISO, ASME |
মডেল | জড়ানো |
আবেদন | বয়লার দহন চেম্বারের চারপাশে স্থাপনযোগ্য |
প্রকারভেদ
হালকা পাইপ জল প্রাচীর
হালকা পাইপের ওয়াটার ওয়াল সাধারণ বয়লার স্টিল পাইপ দিয়ে তৈরি। ছোট এবং মাঝারি ক্ষমতার বয়লারে ব্যাপকভাবে ব্যবহৃত হয়।জল-কুলিং প্রাচীর বিন্যাসের নিবিড়তা ডিগ্রী পাইপের ব্যবধান s এবং পাইপের বাইরের ব্যাস d এর মধ্যে অনুপাত (s/d) দ্বারা পরিমাপ করা হয়।বয়লারের ক্ষমতা ছোট, s/d বড় (1.5 ~ 2), ধাতু ব্যবহারের হার বেশি, এবং চুল্লির প্রাচীরের প্রতিরক্ষামূলক কর্মক্ষমতা খারাপ, এবং ভারী চুল্লির প্রাচীর সাধারণত ফায়ারব্রিক দিয়ে তৈরি করা হয়। বয়লারের ক্ষমতা বৃদ্ধির সাথে সাথে s/ d হ্রাস পায় (1.1 ~ 1.2), ধাতু ব্যবহারের হার কম, এবং হালকা চুল্লি প্রাচীর গ্রহণ করা যেতে পারে। যখন s/d <1.1, পাইপ প্রাচীর ব্যবহার করা যেতে পারে। হালকা-পাইপ ওয়াটার-কুলিং প্রাচীরের উত্পাদন প্রক্রিয়া সহজ এবং বড় যান্ত্রিক সরঞ্জাম প্রয়োজন হয় না।যাইহোক, বয়লারের সিলিং খারাপ, চুল্লির প্রাচীরের গঠন জটিল এবং নির্মাণ কঠিন, এবং সমর্থনকারী ক্রেনের গঠনও জটিল।
ঝিল্লি জল প্রাচীর
পাইপ এবং পাখনা দ্বারা ঢালাই করা ঝিল্লির জলের প্রাচীরের একটি এয়ার-টাইট কাঠামো। সুবিধা: চুল্লিতে কম বায়ু ফুটো; ইস্পাত কাঠামোর ভার কমাতে এবং বয়লারের খরচ কমাতে পাইপের প্রাচীর গ্রহণ করা যেতে পারে। এটি ব্যবহার করা সুবিধাজনক। স্থগিত কাঠামো এবং তাপ সম্প্রসারণ ব্যবস্থার উন্নতি। বড় যান্ত্রিক উৎপাদনের জন্য উপযুক্ত, উচ্চ একত্রিত করার হার; তাপ সঞ্চয়ের ছোট ক্ষমতা, শুরু এবং থামার সময় সংক্ষিপ্ত করা। অসুবিধা হল যে উত্পাদন প্রক্রিয়াটি আরও জটিল। বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ - চাপ বয়লার ঝিল্লি জল প্রাচীর ব্যবহার.
আবেদন
বয়লার ওয়াটার ওয়াল হল ঝিল্লির দেয়াল যেগুলো ঢালাই করা টিউব দিয়ে তৈরি করা হয় এবং এর মাঝখানে ধাতুর স্ট্রিপ ছাড়াই।এই দেয়ালগুলি কয়লা দহন চেম্বারের ঘের তৈরি করে।জল প্রাচীর টিউব এছাড়াও বাষ্পীভবন বিভাগ হিসাবে উল্লেখ করা হয়;এগুলিতে বেশিরভাগ জল তরল আকারে থাকে যা বয়লারে উঠার সাথে সাথে ধীরে ধীরে বাষ্পীভূত হয়।
ওয়ারেন্টি
1. এক বছরের ওয়ারেন্টি
2. খুচরা যন্ত্রাংশ প্রাক্তন কারখানা মূল্যে উপলব্ধ
3. বিভিন্ন ভোল্টেজ উপলব্ধ
4. প্রসবের আগে 100% পরীক্ষা করা হয়েছে
5. প্রথম নির্মাণের জন্য প্রস্তুত করতে ক্লায়েন্টদের সহায়তা করুন এবং ইঞ্জিনিয়ারদের ব্যবস্থা করতে পারেন ইনস্টলেশন এবং কমিশনিং অনসাইট নির্দেশ
6. প্রথম সারির অপারেটরদের প্রশিক্ষণ দিন;
7. সরঞ্জাম পরীক্ষা;
